HVI power - leder

Højspændingsbestandig isoleret afledning til opretholdelse af separationsafstanden til elektrisk ledende dele. Kan anvendes op til en ækvivalent separationsafstand s ≤ 90 cm (i luft) eller s ≤ 180 cm (fast materiale).

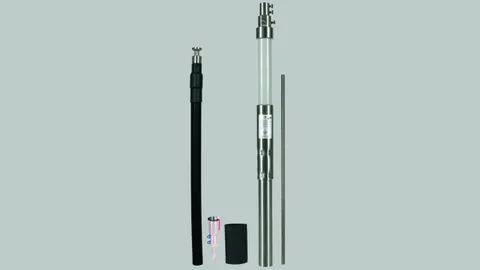

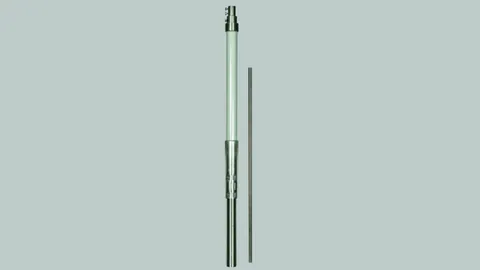

Støtterør med HVI-powerleder

Anvendelig op til en tilsvarende separationsafstand s ≤ 90 cm (i luft) eller s ≤ 180 cm (solidt materiale).

Visuelt veludført montering af HVI-powerleder inden i støtterør sørger for mindre overflade udsat for vind.

Lederlængde skal angives ved bestilling (i trin af 0,5 m).

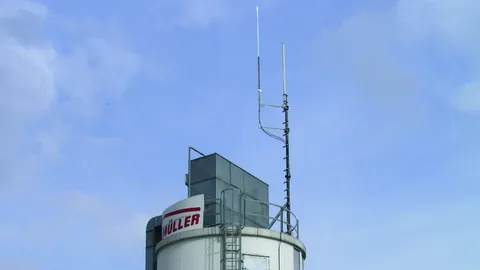

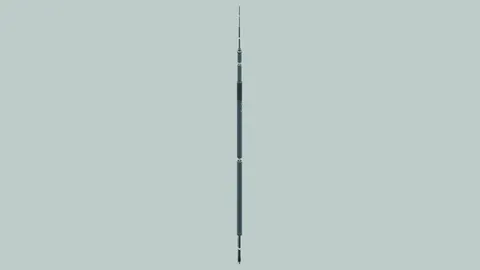

Indfangermast med HVI-powerleder

Til en maksimal og samlet frilængde af hele indfangersystemet på 8,5 m.
Befæstigelse skal ske med tre variable holdere (art.-nr. 105 345).
Transportlængde 6000 mm.

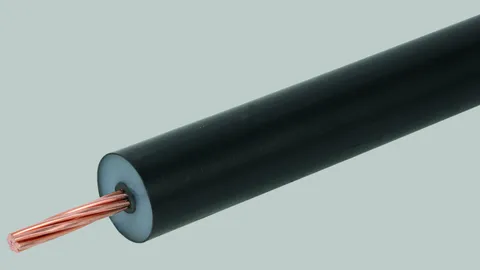

HVI-powerleder

Højspændingsresistent, isoleret nedleder til opretholdelse af separationsafstanden til elektrisk ledende dele efter EN 62305-3.
Anvendelig op til en tilsvarende separationsafstand s ≤ 90 cm (i luft) eller s ≤ 180 cm (solidt materiale).

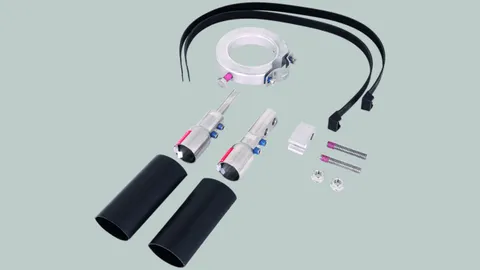

Tilslutningselementer til HVI-powerleder / HVI-powerlangleder

Støtterør til HVI-powerleder / HVI-powerlangleder

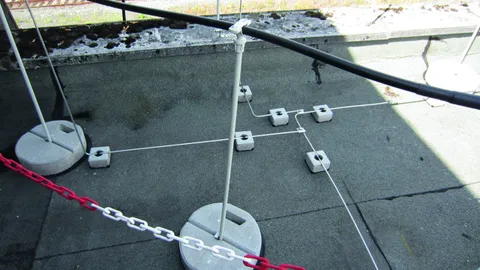

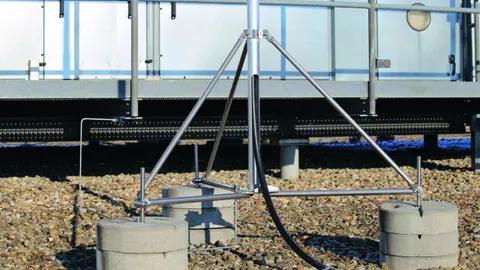

Trefod til støtterør med sidelæns udløb

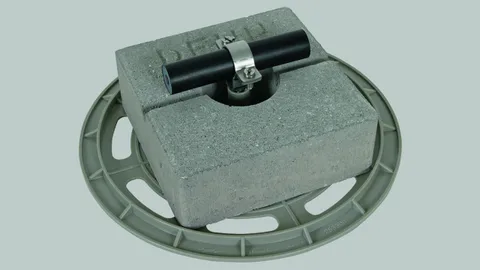

Stativ til HVI-støtterør med HVI-ledere lagt indvendigt/udvendigt i/på støtterøret, med dobbeltklemme til tilslutning af 2x Rd 8-10 mm. Tilpasning til taghældningen op til maks. 10° ved hjælp af variabel fastgørelse til sokkelholder.

Den stabelbare betonsokkel, underlægspladerne og sokkelholdersæt til at fastgøre yderligere betonsokler fås hver for sig som tilbehør.

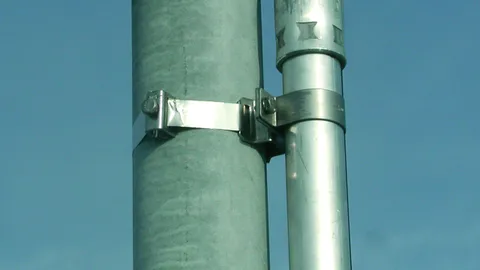

Befæstigelseselementer til støtterør

Afstandsholder til Omni-antenner

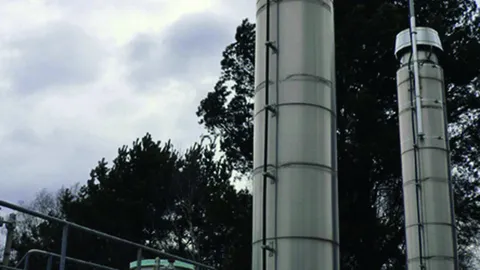

Lederholder til HVI-powerleder i Ex-områder

HVI-powerleder er til installation i eksplosionsfarlige områder, Ex-zone 1 (gas, dampe, tåge) såvel som Ex-zone 21 (støv). De specielle monteringsbetingelser forhindrer på sikker vis overslag til omkringliggende metalelementer, når lynstrømmen passerer gennem HVI-powerlederen.
HVI-powerlederen skal monteres efter installationsinstruktionerne.

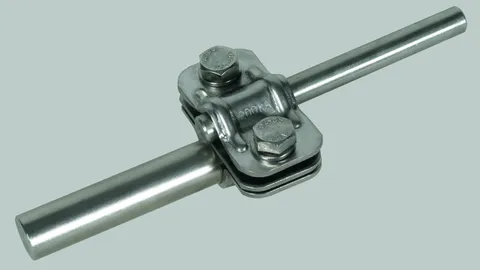

Forbindelseskomponenter 200 kA (10/350 μs)

Til brug i beskyttelsesklasse I og II i lynbeskyttelsessytemer (klasse af LPS I, II).
Testet lynstrømsbæreevne op til 200 kA (10/350 μs).

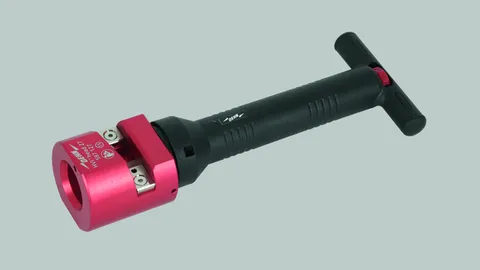

Afisoleringsværktøj til HVI-powerleder

Værktøj til afisolering af den halvledende kappe og PE-isoleringen på HVI-powerlederen (ydre diameter 27 mm)
  • Værktøj bestående af håndtag og flere forskellige udskiftelige skærehoveder
  • Afisoleringslængden på HVI-powerlederen justeres i trin af 0,2 mm (låsetrin) vha. en låseskrue, og målet kan aflæses på håndtaget
HåndteringPlacer skærehovedet for enden af lederen og drej med uret med let pres ned mod lederen for at afisolere.Skærehovedet udskiftes let uden brug af værktøj med bajonetkobling.

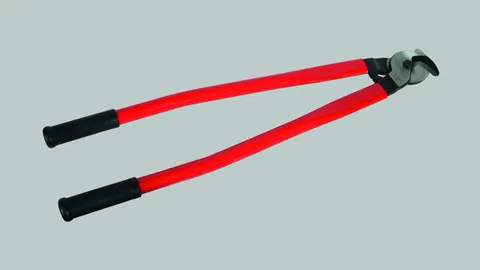

Kabelsaks til HVI-ledere

Kabelsaks til afklipning af HVI-leder light, HVI-leder (ydre diameter 20 / 23 mm) og HVI-power-leder (ydre diameter 27 mm) såvel som CUI-leder.
Det specielle design af kabelsaksen tillader også præcis klipning af flertrådede ledere og enkel fastgørelse af tilslutningselement.

Tilbehør til HVI-leder og HVI-langleder

Tilbehør til HVI-powerleder / HVI-powerlangleder
