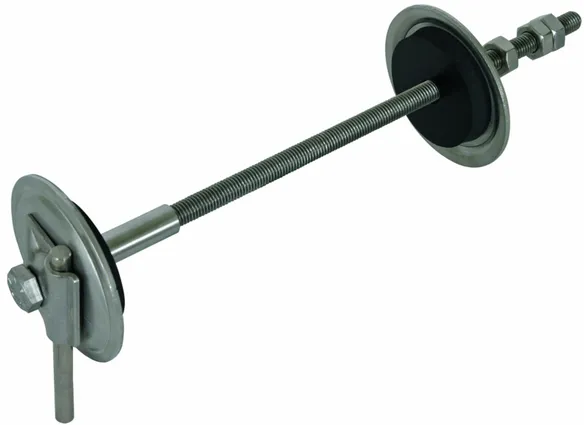

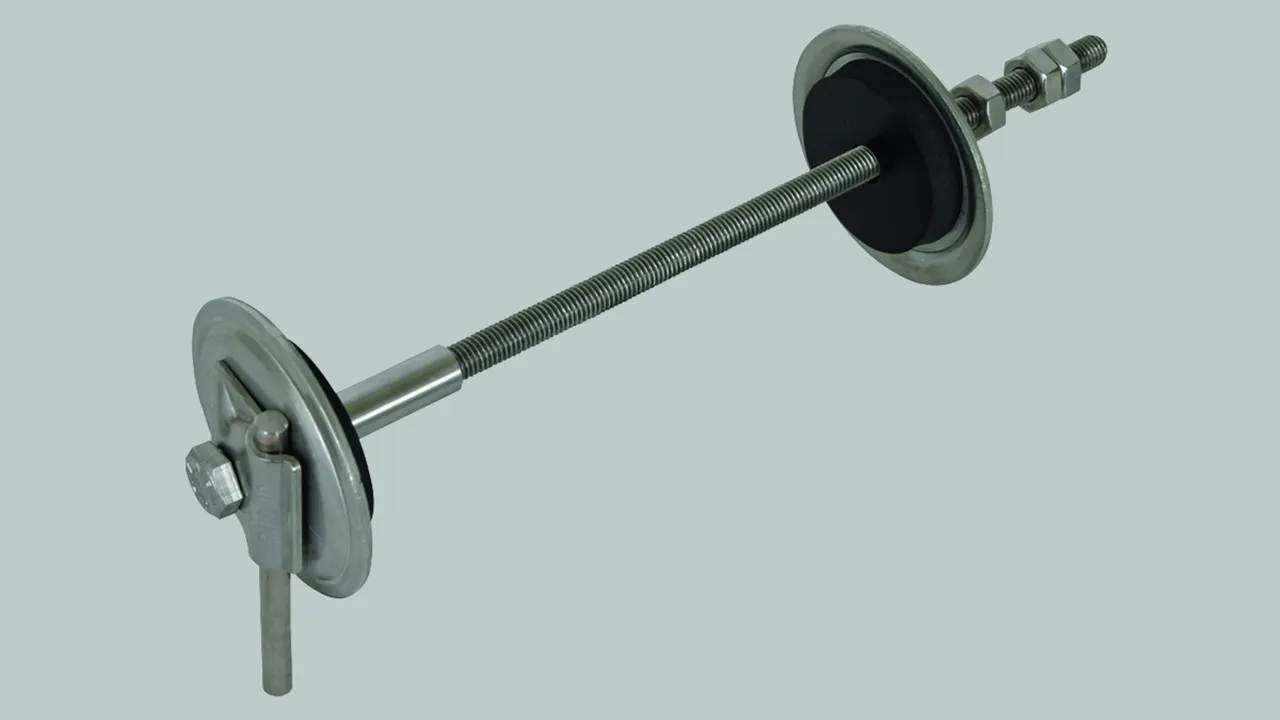

Passage de toiture et de mur

Avec borne MV en INOX (V4A) pour conducteurs ronds 8-10 mm.
Pour un passage étanche à l'eau sous pression du conducteur de terre/équipotentialité à travers les murs et la maçonnerie avec tige filetée M10 en INOX.

Peut être mis en œuvre ultérieurement en perçant un trou de Ø14 mm ou si nécessaire il peut être mis en œuvre directement dans le coffrage.
Pression d'eau testée jusqu'à 1 bar qui simule les conditions d'installation à une profondeur de 10 m et d'eau stagnante. La douille est prête pour le raccordement avec la borne MV et tous les composants sont en acier inoxydable (V4A).
L'étanchéité est réalisée par le pressage des disques néoprènes contre la maçonnerie/mur. L'installation peut être mise en œuvre de l'intérieur. La tige filetée peut être détenue par les contre-écrous (intérieur) lors du serrage des vis.

3 Products

Part No. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN 4013364136335, Customs tariff No. (EU): 85359000, Gross weight: 580.00 g, PU: 5.00 pièce(s)

Predecessor

Images

Additional information

Borne de prise de terre pour passage de parroi étanche,
avec borne MV, tige filetée M10
Longueur - passage : 100-300 mm
Matériau - disque : INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50Hz / DC): 2,7 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EWD MVK8.10 M10 L100 300 V4A
Référence: 478410
ou équivalent

Certificates



Technical data

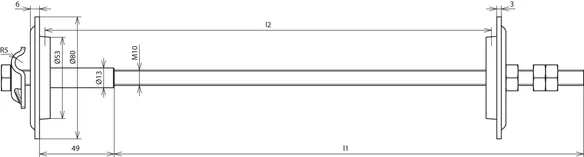

Longueur - passage (l2) 100-300 mm
Longueur - tige filetée (l1) 308 mm
Joints néoprène
Disque de joint Ø 80 mm
Matériau - disque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Normes NF EN 62561-1

Product 478410 was added to Notepad.

Go to Notepad

Product 478410 was added to the cart.

Go to Web-Shop

Part No. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN 4013364136342, Customs tariff No. (EU): 85359000, Gross weight: 680.00 g, PU: 5.00 pièce(s)

Predecessor

Images

Additional information

Borne de prise de terre pour passage de parroi étanche,
avec borne MV, tige filetée M10
Longueur - passage : 300-500 mm
Matériau - disque : INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50Hz / DC): 2,7 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EWD MVK8.10 M10 L300 500 V4A
Référence: 478430
ou équivalent

Certificates



Technical data

Longueur - passage (l2) 300-500 mm
Longueur - tige filetée (l1) 508 mm
Joints néoprène
Disque de joint Ø 80 mm
Matériau - disque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Normes NF EN 62561-1

Product 478430 was added to Notepad.

Go to Notepad

Product 478430 was added to the cart.

Go to Web-Shop

Part No. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN 4013364136359, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

Borne de prise de terre pour passage de parroi étanche,
avec borne MV, tige filetée M10
Longueur - passage : 500-700 mm
Matériau - disque : INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50Hz / DC): 2,7 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EWD MVK8.10 M10 L500 700 V4A
Référence: 478450
ou équivalent

Certificates



Technical data

Longueur - passage (l2) 500-700 mm
Longueur - tige filetée (l1) 708 mm
Joints néoprène
Disque de joint Ø 80 mm
Matériau - disque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Normes NF EN 62561-1
