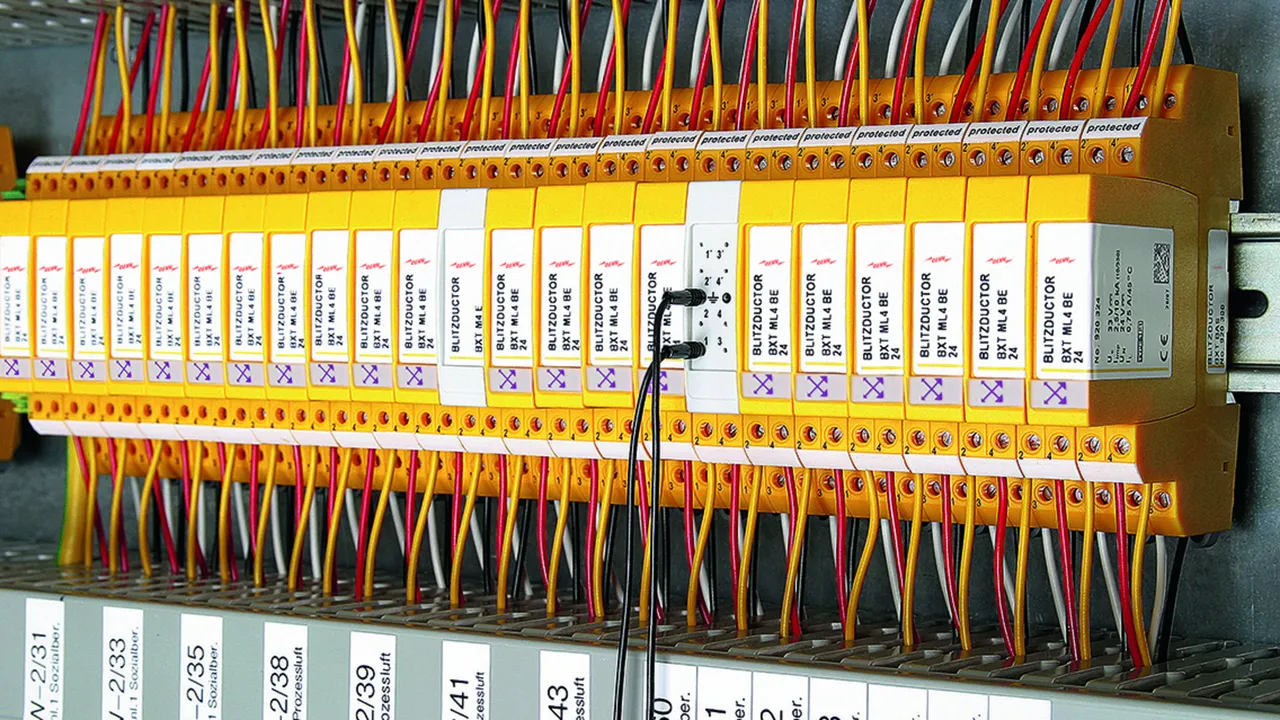

BLITZDUCTOR XT - modules de protection

Parafoudre combiné

Capacité d'écoulement élevée pour interfaces à deux, trois ou quatre conducteurs
Tenue au courant de foudre jusqu'à 10 kA (10/350 µs)
Bas niveau de protection, approprié également pour la protection des appareils terminaux

Avec fonction de surveillance LifeCheck intégrée

Permet de tester le module de protection en fonctionnement
Détection préventive de fin de vie
Continuité de signaux élevée grâce au remplacement préventif des modules de protection

Design fonctionnel et élégant

Testé contre les vibrations et chocs pour garantir un fonctionnement fiable
Tous les composants de protection sont intégrés dans le module de protection
Deux embases universelles, en option avec ou sans interruption du signal

Details

Verrouillage des modules résistant aux vibrations et avec protection mécanique contre l'inversion de polarité.

lorem ipsum — Verrouillage des modules résistant aux vibrations et avec protection mécanique contre l'inversion de polarité.

Construction en deux parties avec embase universelle et module de protection adapté à chaque application.

Tous les éléments de protection sont intégrés dans le module débrochable et surveillés par la fonction LifeCheck.

Borne à ressort EMV (accessoire) pour assurer le contact permanent et à basse impédance du blindage.

BXT ML4 B 180

Parafoudre coordonné de type 1 à quatre conducteurs et à encombrement réduit avec technologie RFID-LifeCheck pour l'utilisation dans presque toutes les applications. À utiliser en combinaison avec un parafoudre Q ou avec un parafoudre combiné ayant une tension égale ou inférieure. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920310 BXT ML4 B 180

GTIN 4013364109124, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 180 V
Courant nominal à 45 °C: 1,2 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 B 180
Référence: 920310
ou équivalent

Certificates

Technical data

Classe SPD	H
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 45 °C (I_L )	1,2 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0,4 ohm
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	H
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal à 45 °C (I_L )	1,2 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 600 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 650 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	0,4 ohm
Capacité cond-cond (C)	≤ 16 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920310 was added to Notepad.

Go to Notepad

Product 920310 was added to the cart.

Go to Web-Shop

BXT ML4 BE 5 – BE 180

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 4 conducteurs séparés avec référence de potentiel commun ou bien pour la protection d'interfaces asymétriques. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

7 Products

Part No. 920320 BXT ML4 BE 5

GTIN 4013364109032, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 6 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 5
Référence: 920320
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	1,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 29 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 27 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 18 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 9 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	1,0 MHz
Capacité cond-cond (C)	≤ 2,7 nF
Capacité cond-terre (C)	≤ 5,4 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920320 was added to Notepad.

Go to Notepad

Product 920320 was added to the cart.

Go to Web-Shop

Part No. 920322 BXT ML4 BE 12

GTIN 4013364109049, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 15 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 12
Référence: 920322
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 37 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 38 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 2,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920322 was added to Notepad.

Go to Notepad

Product 920322 was added to the cart.

Go to Web-Shop

Part No. 920324 BXT ML4 BE 24

GTIN 4013364109056, Customs tariff No. (EU): 85363010, Gross weight: 45.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 33 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 24
Référence: 920324
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	6,8 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 102 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 66 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	6,8 MHz
Capacité cond-cond (C)	≤ 0,5 nF
Capacité cond-terre (C)	≤ 1,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920324 was added to Notepad.

Go to Notepad

Product 920324 was added to the cart.

Go to Web-Shop

Part No. 920336 BXT ML4 BE 36

GTIN 4013364118539, Customs tariff No. (EU): 85363010, Gross weight: 47.50 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 45 V
Courant nominal à 45 °C: 1,8 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 36
Référence: 920336
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 45 °C (I_L )	1,8 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0,43 ohm
Bande passante cond-terre (f_G )	3,8 MHz
Certifications	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	36 V
Tension d’utilisation permanente max DC (U_C )	45 V
Tension d’utilisation permanente max AC (U_C )	31 V
Courant nominal à 45 °C (I_L )	1,8 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 140 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 85 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 112 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 56 V
Impédance série par conducteur	0,43 ohm
Bande passante cond-terre (f_G )	3,8 MHz
Capacité cond-cond (C)	≤ 0,8 nF
Capacité cond-terre (C)	≤ 1,6 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920336 was added to Notepad.

Go to Notepad

Product 920336 was added to the cart.

Go to Web-Shop

Part No. 920325 BXT ML4 BE 48

GTIN 4013364109063, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 54 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 48
Référence: 920325
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	8,7 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38,1 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 160 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 95 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 140 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	8,7 MHz
Capacité cond-cond (C)	≤ 0,35 nF
Capacité cond-terre (C)	≤ 0,7 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920325 was added to Notepad.

Go to Notepad

Product 920325 was added to the cart.

Go to Web-Shop

Part No. 920326 BXT ML4 BE 60

GTIN 4013364109070, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 70 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 60
Référence: 920326
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	9,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 220 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 125 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 180 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 90 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	9,0 MHz
Capacité cond-cond (C)	≤ 250 pF
Capacité cond-terre (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920326 was added to Notepad.

Go to Notepad

Product 920326 was added to the cart.

Go to Web-Shop

Part No. 920327 BXT ML4 BE 180

GTIN 4013364109087, Customs tariff No. (EU): 85363010, Gross weight: 31.30 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 180 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE 180
Référence: 920327
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	25,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	L
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 520 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 300 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 250 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	25,0 MHz
Capacité cond-cond (C)	≤ 120 pF
Capacité cond-terre (C)	≤ 240 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920327 was added to Notepad.

Go to Notepad

Product 920327 was added to the cart.

Go to Web-Shop

BXT ML4 BD 5 – BD 180

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection d'interfaces symétriques sans potentiel de terre à 2 paires. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

6 Products

Part No. 920340 BXT ML4 BD 5

GTIN 4013364108967, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 6,0 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BD 5
Référence: 920340
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	1,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 25 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 9 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	1,0 MHz
Capacité cond-cond (C)	≤ 5,4 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920340 was added to Notepad.

Go to Notepad

Product 920340 was added to the cart.

Go to Web-Shop

Part No. 920342 BXT ML4 BD 12

GTIN 4013364108974, Customs tariff No. (EU): 85363010, Gross weight: 30.30 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 15 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BD 12
Référence: 920342
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	2,8 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 26 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 19 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	2,8 MHz
Capacité cond-cond (C)	≤ 2,0 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920342 was added to Notepad.

Go to Notepad

Product 920342 was added to the cart.

Go to Web-Shop

Part No. 920344 BXT ML4 BD 24

GTIN 4013364108981, Customs tariff No. (EU): 85363010, Gross weight: 45.30 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 33 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BD 24
Référence: 920344
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 52 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920344 was added to Notepad.

Go to Notepad

Product 920344 was added to the cart.

Go to Web-Shop

Part No. 920345 BXT ML4 BD 48

GTIN 4013364108998, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 54 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BD 48
Référence: 920345
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	8,7 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38,1 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 80 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	8,7 MHz
Capacité cond-cond (C)	≤ 0,7 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920345 was added to Notepad.

Go to Notepad

Product 920345 was added to the cart.

Go to Web-Shop

Part No. 920346 BXT ML4 BD 60

GTIN 4013364109001, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	11,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 110 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	11,0 MHz
Capacité cond-cond (C)	≤ 500 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920346 was added to Notepad.

Go to Notepad

Product 920346 was added to the cart.

Go to Web-Shop

Part No. 920347 BXT ML4 BD 180

GTIN 4013364109018, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 180 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BD 180
Référence: 920347
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	25,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	L
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 270 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 250 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	25,0 MHz
Capacité cond-cond (C)	≤ 240 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920347 was added to Notepad.

Go to Notepad

Product 920347 was added to the cart.

Go to Web-Shop

BXT ML4 BPD 24

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 2 paires dans des systèmes DC 24 V. Utilisation possible dans le cas d'un pôle négatif rélié à la terre. Les résistances CTP intégrées permettent de remettre à zéro le parafoudre après des perturbations et des courants de court-circuit allant jusqu'à 40 A survenus dans le circuit de l'installation.

1 Product

Part No. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Customs tariff No. (EU): 85363010, Gross weight: 39.66 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 33 V
Courant nominal à 70 °C: 0,1 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BPD 24
Référence: 920314
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 70 °C (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	typ. 10 ohm
Bande passante cond-cond (f_G )	4 MHz
Certifications	SIL

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 70 °C (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 55 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	typ. 10 ohm
Bande passante cond-cond (f_G )	4 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +70 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21 / NF EN 61643-21
Certifications	SIL

Product 920314 was added to Notepad.

Go to Notepad

Product 920314 was added to the cart.

Go to Web-Shop

BXT ML4 BC 5 / 24

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 4 conducteurs séparés sans potentiel du sol avec référence de potentiel commun. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

2 Products

Part No. 920350 BXT ML4 BC 5

GTIN 4013364109131, Customs tariff No. (EU): 85363010, Gross weight: 30.60 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	1,0 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 25 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 9 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	1,0 MHz
Capacité cond-cond (C)	≤ 5,4 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920350 was added to Notepad.

Go to Notepad

Product 920350 was added to the cart.

Go to Web-Shop

Part No. 920354 BXT ML4 BC 24

GTIN 4013364109148, Customs tariff No. (EU): 85363010, Gross weight: 30.90 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	5,7 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 55 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	5,7 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920354 was added to Notepad.

Go to Notepad

Product 920354 was added to the cart.

Go to Web-Shop

BXT ML4 BE C 12 / 24

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 2 paires d'une interface symétrique avec diodes de protection en entrée, boucles de courant (TTY) et entrées à optocoupleurs. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

2 Products

Part No. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 15 V
Courant nominal à 80 °C: 0,1 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE C 12
Référence: 920362
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 80 °C (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	13,8 ohm
Bande passante cond-terre (f_G )	0,85 MHz
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 80 °C (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 30 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 35 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 19 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	13,8 ohm
Bande passante cond-terre (f_G )	0,85 MHz
Capacité cond-cond (C)	≤ 3,2 nF
Capacité cond-terre (C)	≤ 3,2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920362 was added to Notepad.

Go to Notepad

Product 920362 was added to the cart.

Go to Web-Shop

Part No. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Customs tariff No. (EU): 85363010, Gross weight: 31.70 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 33 V
Courant nominal à 80 °C: 0,1 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE C 24
Référence: 920364
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 80 °C (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	28,8 ohm
Bande passante cond-terre (f_G )	1,7 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 80 °C (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 52 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 66 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Impédance série par conducteur	28,8 ohm
Bande passante cond-terre (f_G )	1,7 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 1,5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920364 was added to Notepad.

Go to Notepad

Product 920364 was added to the cart.

Go to Web-Shop

BXT ML4 BE HF 5

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 4 conducteurs séparés avec référence de potentiel commun et transmission haute fréquence sans séparation galvanique. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	100,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 26 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 40 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 11 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 11 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	100,0 MHz
Capacité cond-cond (C)	≤ 20 pF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920370 was added to Notepad.

Go to Notepad

Product 920370 was added to the cart.

Go to Web-Shop

BXT ML4 BD HF 5 / 24

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 2 paires de systèmes de bus haute fréquence ou de transmissions vidéo. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

2 Products

Part No. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Customs tariff No. (EU): 85363010, Gross weight: 30.80 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	100,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 25 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 11 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	100,0 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920371 was added to Notepad.

Go to Notepad

Product 920371 was added to the cart.

Go to Web-Shop

Part No. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	100,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 47 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	100,0 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920375 was added to Notepad.

Go to Notepad

Product 920375 was added to the cart.

Go to Web-Shop

BXT ML4 MY 110 / 250

Parafoudre à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 4 conducteurs d'interfaces de signaux multiconducteurs. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

2 Products

Part No. 920388 BXT ML4 MY 110

GTIN 4013364137370, Customs tariff No. (EU): 85363010, Gross weight: 34.70 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Courant nominal à 80 °C: 3,0 A

produit : DEHN
Type: BXT ML4 MY 110
Référence: 920388
ou équivalent

Certificates

Technical data

Classe SPD	U
Tension d’utilisation permanente max DC cond-cond (U_C )	170 V
Tension d’utilisation permanente max DC cond-terre (U_C )	85 V
Courant nominal à 80 °C (I_L )	3,0 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	4,5 MHz
Certifications	SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	U
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC cond-cond (U_C )	170 V
Tension d’utilisation permanente max DC cond-terre (U_C )	85 V
Tension d’utilisation permanente max AC cond-cond (U_C )	120 V
Tension d’utilisation permanente max AC cond-terre (U_C )	60 V
Courant nominal à 80 °C (I_L )	3,0 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 300 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Bande passante cond-cond (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/

Product 920388 was added to Notepad.

Go to Notepad

Product 920388 was added to the cart.

Go to Web-Shop

Part No. 920389 BXT ML4 MY 250

GTIN 4013364118447, Customs tariff No. (EU): 85363010, Gross weight: 36.70 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Courant nominal à 80 °C: 3,0 A

produit : DEHN
Type: BXT ML4 MY 250
Référence: 920389
ou équivalent

Certificates

Technical data

Classe SPD	V
Tension d’utilisation permanente max DC cond-cond (U_C )	620 V
Tension d’utilisation permanente max DC cond-terre (U_C )	320 V
Courant nominal à 80 °C (I_L )	3,0 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Certifications	SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	V
Tension nominale (U_N )	250 V
Tension d’utilisation permanente max DC cond-cond (U_C )	620 V
Tension d’utilisation permanente max DC cond-terre (U_C )	320 V
Tension d’utilisation permanente max AC cond-cond (U_C )	500 V
Tension d’utilisation permanente max AC cond-terre (U_C )	250 V
Courant nominal à 80 °C (I_L )	3,0 A
D1 Courant de choc de foudre (10/350 µs) total	1,2 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur	0,3 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Capacité cond-cond (C)	≤ 300 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/

Product 920389 was added to Notepad.

Go to Notepad

Product 920389 was added to the cart.

Go to Web-Shop

BXT ML4 BE BD 24

Module de parafoudre combiné avec RFID-LifeCheck pour la protection de 2 cœurs simples avec potentiel de référence commun ainsi que des interfaces asymétriques et 1 double cœur d'interfaces symétriques sans potentiel de masse. LifeCheck détecte les conditions de surcharge thermique ou électrique selon lesquelles le parafoudre doit être remplacé. L'affichage est sans contact avec DEHNrecord LC / MCM.

1 Product

Part No. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, Customs tariff No. (EU): 85363010, Gross weight: 29.59 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Module de parafoudre avec LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24
Module de protection contre les surtensions de
Classe d'arrêt Type 1 / P1 BLITZDUCTOR XT,
testé selon EN 61643-21 et coordonné énergétiquement
selon CEI 61643-22 pour la protection de deux fils simples
avec un potentiel de référence commun ainsi qu'un déséquilibre
Interfaces et une terre à double cœur sans potentiel
intersections symétriques. Avec intégré
LifeCheck pour les tests de parafoudre sans contact. Pluggable
dans la partie de base BXT BAS / BSP BAS 4.
Tension d’utilisation permanente max DC: 33 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 10 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML4 BE BD 24
Référence: 920334
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond 1-cond 2 avec I_imp D1 (U_P )	≤ 102 V
Niveau de protection cond 1,2-terre avec I_imp D1 (U_P )	≤ 66 V
Niveau de protection cond 3-cond 4 avec I_imp D1 (U_P )	≤ 52 V
Niveau de protection cond 3,4-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond 1-cond 1 avec 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond 1,2-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond 3-cond 4 avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond 3,4-terre 1 avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur 1,2	1,8 ohm
Impédance série par conducteur 3,4	1,0 ohm
Bande passante cond 1,2 (f_G )	6,8 MHz
Bande passante cond 3,4 (f_G )	7,8 MHz
Capacité cond 1-cond 2 (C)	≤ 0,5 pF
Capacité cond 1,2-terre/cond 3-cond 4 (C)	≤ 1,0 nF
Capacité cond 3,4-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21

Product 920334 was added to Notepad.

Go to Notepad

Product 920334 was added to the cart.

Go to Web-Shop

BXT ML2 BD 180

Module de parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour protéger 1 conducteur double sans potentiel de terre pour interfaces symétriques. Le LifeCheck détecte les états de surcharge thermique ou électrique après lesquels le parafoudre doit être remplacé. L’affichage s’effectue sans problème au moyen de DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920247 BXT ML2 BD 180

GTIN 4013364116078, Customs tariff No. (EU): 85363010, Gross weight: 49.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 180 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 5 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BD 180
Référence: 920247
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	25,0 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	L
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 270 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 250 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	25,0 MHz
Capacité cond-cond (C)	≤ 240 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920247 was added to Notepad.

Go to Notepad

Product 920247 was added to the cart.

Go to Web-Shop

BXT ML2 BD S 5 – BD S 48

Parafoudre combiné à encombrement réduit avec RFID-LifeCheck pour la protection de 1 conducteur double à interfaces symétriques, sans potentiel de terre, avec mise à la terre directe ou indirecte du blindage au choix. Le LifeCheck détecte les états de surcharge thermique ou électrique après lesquels le parafoudre doit être remplacé. L’affichage s’effectue sans problème au moyen de DEHNrecord LC / SCM / MCM.

4 Products

Part No. 920240 BXT ML2 BD S 5

GTIN 4013364118348, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 6,0 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BD S 5
Référence: 920240
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	1,0 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 25 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 9 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	1,0 MHz
Capacité cond-cond (C)	≤ 5,4 nF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920240 was added to Notepad.

Go to Notepad

Product 920240 was added to the cart.

Go to Web-Shop

Part No. 920242 BXT ML2 BD S 12

GTIN 4013364118362, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 15 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BD S 12
Référence: 920242
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	2,8 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 26 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 19 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	2,8 MHz
Capacité cond-cond (C)	≤ 2,0 nF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920242 was added to Notepad.

Go to Notepad

Product 920242 was added to the cart.

Go to Web-Shop

Part No. 920244 BXT ML2 BD S 24

GTIN 4013364117792, Customs tariff No. (EU): 85363010, Gross weight: 27.80 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 33 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BD S 24
Référence: 920244
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Certifications	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 52 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920244 was added to Notepad.

Go to Notepad

Product 920244 was added to the cart.

Go to Web-Shop

Part No. 920245 BXT ML2 BD S 48

GTIN 4013364118386, Customs tariff No. (EU): 85363010, Gross weight: 43.20 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 54 V
Courant nominal à 45 °C: 1,0 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BD S 48
Référence: 920245
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	8,7 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38,1 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 80 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	8,7 MHz
Capacité cond-cond (C)	≤ 0,7 nF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920245 was added to Notepad.

Go to Notepad

Product 920245 was added to the cart.

Go to Web-Shop

BXT ML2 BE S 5 – BE S 48

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 2 conducteurs séparés avec référence de potentiel commun et d'interfaces asymétriques ; mise à la terre directe ou indirecte du blindage au choix. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

5 Products

Part No. 920220 BXT ML2 BE S 5

GTIN 4013364118331, Customs tariff No. (EU): 85363010, Gross weight: 43.40 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	1,0 MHz
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 29 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 27 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 18 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 9 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	1,0 MHz
Capacité cond-cond (C)	≤ 2,7 nF
Capacité cond-terre (C)	≤ 5,4 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920220 was added to Notepad.

Go to Notepad

Product 920220 was added to the cart.

Go to Web-Shop

Part No. 920222 BXT ML2 BE S 12

GTIN 4013364118355, Customs tariff No. (EU): 85363010, Gross weight: 27.90 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 15 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BE S 12
Référence: 920222
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Certifications	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 37 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 38 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 2,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920222 was added to Notepad.

Go to Notepad

Product 920222 was added to the cart.

Go to Web-Shop

Part No. 920224 BXT ML2 BE S 24

GTIN 4013364117785, Customs tariff No. (EU): 85363010, Gross weight: 44.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 33 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BE S 24
Référence: 920224
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	6,8 MHz
Certifications	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 102 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 66 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	6,8 MHz
Capacité cond-cond (C)	≤ 0,5 nF
Capacité cond-terre (C)	≤ 1,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920224 was added to Notepad.

Go to Notepad

Product 920224 was added to the cart.

Go to Web-Shop

Part No. 920226 BXT ML2 BE S 36

GTIN 4013364142121, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 45 V
Courant nominal à 45 °C: 1,8 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BE S 36
Référence: 920226
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 45 °C (I_L )	1,8 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0,43 ohm
Bande passante cond-terre (f_G )	3,8 MHz
Certifications	UL 497B, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	36 V
Tension d’utilisation permanente max DC (U_C )	45 V
Tension d’utilisation permanente max AC (U_C )	31 V
Courant nominal à 45 °C (I_L )	1,8 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 140 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 85 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 112 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 56 V
Impédance série par conducteur	0,43 ohm
Bande passante cond-terre (f_G )	3,8 MHz
Capacité cond-cond (C)	≤ 0,8 nF
Capacité cond-terre (C)	≤ 1,6 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/

Product 920226 was added to Notepad.

Go to Notepad

Product 920226 was added to the cart.

Go to Web-Shop

Part No. 920225 BXT ML2 BE S 48

GTIN 4013364118379, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 54 V
Courant nominal à 45 °C: 0,75 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BE S 48
Référence: 920225
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	8,7 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38,1 V
Courant nominal à 45 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 160 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 95 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 140 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-terre (f_G )	8,7 MHz
Capacité cond-cond (C)	≤ 0,35 nF
Capacité cond-terre (C)	≤ 0,7 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920225 was added to Notepad.

Go to Notepad

Product 920225 was added to the cart.

Go to Web-Shop

BXT ML2 BE HFS 5

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 1 paire de transmissions haute fréquence sans séparation galvanique ; mise à la terre directe ou indirecte du blindage au choix. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	100,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 26 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 40 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 11 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 11 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-terre (f_G )	100,0 MHz
Capacité cond-cond (C)	≤ 20 pF
Capacité cond-terre (C)	≤ 30 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920270 was added to Notepad.

Go to Notepad

Product 920270 was added to the cart.

Go to Web-Shop

BXT ML2 BD HFS 5

Parafoudre combiné à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 1 paire de systèmes de bus haute fréquence ou de transmissions vidéo ; mise à la terre directe ou indirecte du blindage au choix. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	6,0 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	100,0 MHz
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,0 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 45 °C (I_L )	1,0 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 25 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 11 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,0 ohm
Bande passante cond-cond (f_G )	100,0 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920271 was added to Notepad.

Go to Notepad

Product 920271 was added to the cart.

Go to Web-Shop

BXT ML2 B 180

Parafoudre à deux pôles et à encombrement réduit avec technologie RFID-LifeCheck et mise à la terre du blindage pour l'utilisation dans presque toutes les applications. À utiliser en combinaison avec un parafoudre Q ou avec un parafoudre combiné ayant une tension égale ou inférieure. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920211 BXT ML2 B 180

GTIN 4013364120570, Customs tariff No. (EU): 85363010, Gross weight: 30.40 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Certificates

Technical data

Classe SPD	H
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 45 °C (I_L )	1,2 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0,4 ohm
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	H
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal à 45 °C (I_L )	1,2 A
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 600 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 650 V V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	0,4 ohm
Capacité cond-cond (C)	≤ 16 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920211 was added to Notepad.

Go to Notepad

Product 920211 was added to the cart.

Go to Web-Shop

BXT ML2 BD DL S 15

Parafoudre combiné à encombrement réduit avec RFID-LifeCheck pour la protection de 1 paire d'interfaces symétriques, prévu pour le bus Dupline ; mise à la terre directe ou indirecte du blindage au choix. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, Customs tariff No. (EU): 85363010, Gross weight: 28.30 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Tension d’utilisation permanente max DC: 17 V
Courant nominal à 70 °C: 0,4 A
D1 Courant de foudre (10/350 µs) total: 9 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT ML2 BD DL S 15
Référence: 920243
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	17 V
Courant nominal à 70 °C (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	M
Tension nominale (U_N )	15 V
Tension d’utilisation permanente max DC (U_C )	17 V
Tension d’utilisation permanente max AC (U_C )	12 V
Courant nominal à 70 °C (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	9 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 30 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 24 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1,9 nF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX	DEKRA 11ATEX0089 X : II 3 G Ex nA IIC T4 Gc
Certifications CEIEx	DEK 11.0032X : Ex nA IIC T4 Gc
Certifications CSA & USA Hazloc (1)	2516389 : classe I Div. 2 GP A, B, C, D T4
Certifications CSA & USA Hazloc (2)	2516389 : classe I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*) Information détaillée : http://www.dehn.fr/sil/

Product 920243 was added to Notepad.

Go to Notepad

Product 920243 was added to the cart.

Go to Web-Shop

BXT ML2 MY 250

Parafoudre à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 2 conducteurs d'interfaces de signaux multiconducteurs jusqu'à 250 V AC. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920289 BXT ML2 MY 250

GTIN 4013364135840, Customs tariff No. (EU): 85363010, Gross weight: 29.20 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Courant nominal à 80 °C: 3,0 A

produit : DEHN
Type: BXT ML2 MY 250
Référence: 920289
ou équivalent

Certificates

Technical data

Classe SPD	V
Tension d’utilisation permanente max DC cond-cond (U_C )	620 V
Tension d’utilisation permanente max DC cond-terre (U_C )	320 V
Courant nominal à 80 °C (I_L )	3,0 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
Bande passante cond-cond (f_G )	20,0 MHz
Certifications	SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	V
Tension nominale (U_N )	250 V
Tension d’utilisation permanente max DC cond-cond (U_C )	620 V
Tension d’utilisation permanente max DC cond-terre (U_C )	320 V
Tension d’utilisation permanente max AC cond-cond (U_C )	500 V
Tension d’utilisation permanente max AC cond-terre (U_C )	250 V
Courant nominal à 80 °C (I_L )	3,0 A
D1 Courant de choc de foudre (10/350 µs) total	0,6 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur	0,3 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Bande passante cond-cond (f_G )	20,0 MHz
Capacité cond-cond (C)	≤ 300 pF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/

Product 920289 was added to Notepad.

Go to Notepad

Product 920289 was added to the cart.

Go to Web-Shop

BXT ML2 MY E 110

Parafoudre à encombrement réduit avec technologie RFID-LifeCheck pour la protection de 2 conducteurs d'interfaces de signaux multiconducteurs. La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Product

Part No. 920288 BXT ML2 MY E 110

GTIN 4013364137363, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Courant nominal à 80 °C: 3,0 A

produit : DEHN
Type: BXT ML2 MY E 110
Référence: 920288
ou équivalent

Certificates

Technical data

Classe SPD	U
Tension d’utilisation permanente max DC cond-cond (U_C )	170 V
Tension d’utilisation permanente max DC cond-terre (U_C )	85 V
Courant nominal à 80 °C (I_L )	3,0 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
Impédance série par conducteur	0 ohm
Bande passante cond-cond (f_G )	4,5 MHz
Certifications	SIL
*) Information détaillée : http://www.dehn.fr/sil/

Surveillance du parafoudre	LifeCheck
Classe SPD	U
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC cond-cond (U_C )	170 V
Tension d’utilisation permanente max DC cond-terre (U_C )	85 V
Tension d’utilisation permanente max AC cond-cond (U_C )	120 V
Tension d’utilisation permanente max AC cond-terre (U_C )	60 V
Courant nominal à 80 °C (I_L )	3,0 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 300 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Impédance série par conducteur	0 ohm
Bande passante cond-cond (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase BXT BAS / BSP BAS 4
Mise à la terre par	l'embase BXT BAS / BSP BAS 4
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/

Product 920288 was added to Notepad.

Go to Notepad

Product 920288 was added to the cart.

Go to Web-Shop

BXT M2 BD HC5A 24

Module de parafoudre combiné à encombrement réduit pour protéger 1 conducteur double d’une interface symétrique sans potentiel de terre. Le module est adapté aux interfaces avec courants DC jusqu’à 5 A, par ex. pour contrôler des actionneurs motorisés avec courants de démarrage et de fonctionnement élevés.

1 Product

Part No. 920296 BXT M2 BD HC5A 24

GTIN 4013364340015, Customs tariff No. (EU): 85363010, Gross weight: 28.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Module de parafoudre combiné BLITZDUCTOR XT BXT M2 BD HC5A 24
Module de protection parafoudre combiné de la classe de parafoudre Type 1 / P1 BLITZDUCTOR XT,
testé selon EN 61643-21 et coordonné énergétiquement
selon CEI 61643-22 pour la protection d'un double coeur.
Pluggable dans la partie de base BXT BAS / BSP BAS 4.
Tension d’utilisation permanente max DC: 36 V
Courant nominal: 5 A
D1 Courant de foudre (10/350 µs) total: 5 kA
D1 Courant de foudre (10/350 µs) par conducteur: 2,5 kA

produit : DEHN
Type: BXT M2 BD HC5A 24
Référence: 920296
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal (I_L )	5 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0 ohm
Bande passante cond-cond (f_G )	1,56 MHz
Certifications	SIL
*) Pour plus de détails, voir: www.dehn.de

Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (U_C )	25,5 V
Courant nominal (I_L )	5 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 240 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 150 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	0 ohm
Bande passante cond-cond (f_G )	1,56 MHz
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Plug-in (jusqu'à IL = 3 A)	embase BXT BAS
Plug-in (jusqu'à IL = 5 A)	l'embase BSP BAS 4
Mise à la terre par	l'embase BSP BAS 4/BXT BAS
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (Imax)	20 kA
– Niveau de protection P-PE à 1 kV / μs C3 après chargement avec Imax (Up)	< 600 V
*) Pour plus de détails, voir: www.dehn.de

Product 920296 was added to Notepad.

Go to Notepad

Product 920296 was added to the cart.

Go to Web-Shop

BLITZDUCTOR XT - modules de protection

Details

BXT ML4 B 180

Part No. 920310 BXT ML4 B 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920310.wspak

You are not authorized to download DEHN.920310.edz

Product 920310 was added to Notepad.

Product 920310 was added to the cart.

BXT ML4 BE 5 – BE 180

Part No. 920320 BXT ML4 BE 5

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920320.wspak

You are not authorized to download DEHN.920320.edz

Product 920320 was added to Notepad.

Product 920320 was added to the cart.

Part No. 920322 BXT ML4 BE 12

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920322.wspak

You are not authorized to download DEHN.920322.edz

Product 920322 was added to Notepad.

Product 920322 was added to the cart.

Part No. 920324 BXT ML4 BE 24

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920324.wspak

You are not authorized to download 920324_eplan.zip

Product 920324 was added to Notepad.

Product 920324 was added to the cart.

Part No. 920336 BXT ML4 BE 36

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920336.wspak

You are not authorized to download DEHN.920336.edz

Product 920336 was added to Notepad.

Product 920336 was added to the cart.

Part No. 920325 BXT ML4 BE 48

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920325.wspak

You are not authorized to download DEHN.920325.edz

Product 920325 was added to Notepad.

Product 920325 was added to the cart.

Part No. 920326 BXT ML4 BE 60

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920326.wspak

You are not authorized to download DEHN.920326.edz

Product 920326 was added to Notepad.

Product 920326 was added to the cart.

Part No. 920327 BXT ML4 BE 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf
