Sistema de puesta a tierra para aplicaciones ferroviarias

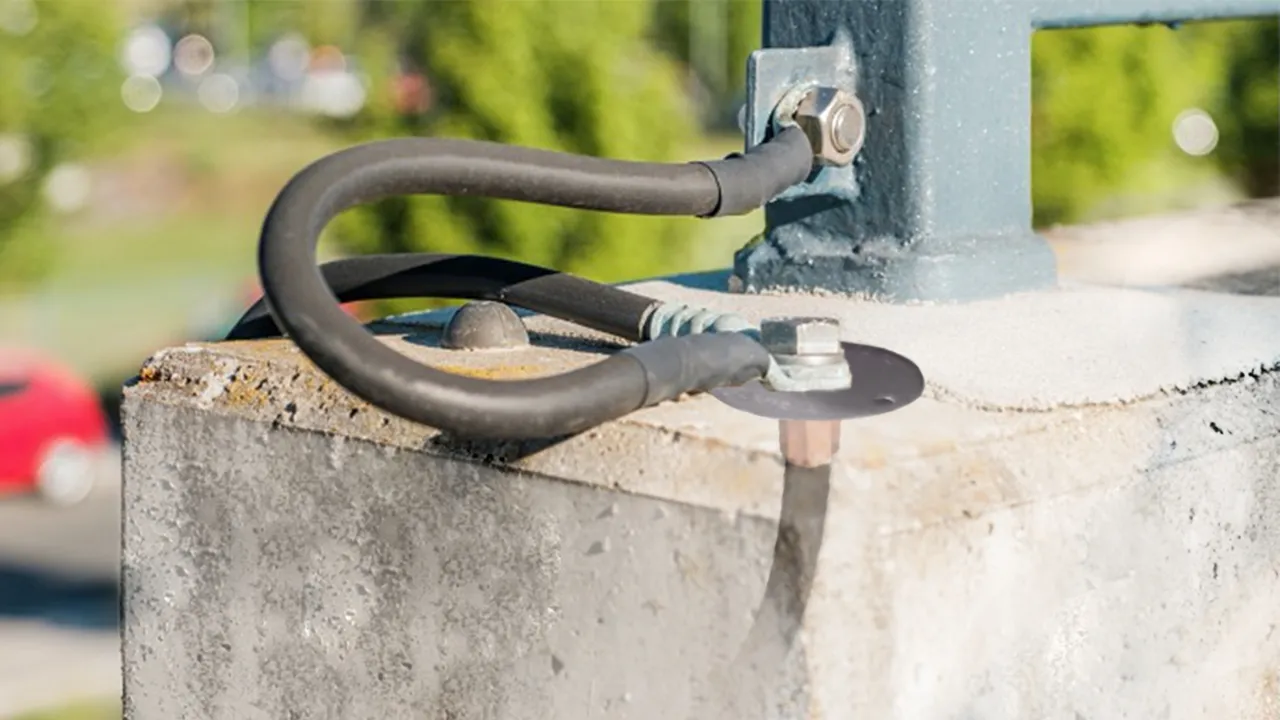

Nuestro sistema de puesta a tierra para aplicaciones ferroviarias DEHN ha demostrado su eficacia en la tecnología de transporte, ya que se ha desarrollado especialmente para la puesta a tierra de las armaduras de los elementos de hormigón situados a corta distancia de las instalaciones eléctricas de alta tensión. Por un lado, permite la compensación de potencial de las estructuras de hormigón y, por otro, transfiere la corriente de cortocircuito cuando se produce una rotura de la catenaria.
Para ello, DEHN ofrece al usuario diferentes puentes de puesta a tierra, así como conectores de puesta a tierra que, gracias a sus fijaciones finales y elementos de conexión variables, ofrecen un amplio sistema modular con una gran variedad de combinaciones posibles. Nuestros sistemas de puesta a tierra para aplicaciones ferroviarias DEHN cuentan con la homologación de DB Netz AG.

Puentes de puesta a tierra de acero inoxidable

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. El puente de puesta a tierra de acero inoxidable lo garantiza mediante un cordón de soldadura bien definido al conductor de puesta a tierra. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

3 Products

Part No. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Customs tariff No. (EU): 85369010, Gross weight: 840.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero inoxidable D BEB 0 - 63 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Altura total: 63 mm
Altura de construcción: 55 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 37

Producto DEHN
Tipo: D BEB 0 - 63 / EBS 15-03-19
art. no.: 419000
o equivalente



Technical data

Material del elemento de conexión INOX
Ref. de material 1.4301
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Altura total 63 mm
Altura de construcción 55 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 37

Product 419000 was added to Notepad.

Go to Notepad

Product 419000 was added to the cart.

Go to Web-Shop

Part No. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero inoxidable D BEB 0 - 70 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Altura total: 70 mm
Altura de construcción: 62 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 37

Producto DEHN
Tipo: D BEB 0 - 70 / EBS 15-03-19
art. no.: 419001
o equivalente



Technical data

Material del elemento de conexión INOX
Ref. de material 1.4301
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Altura total 70 mm
Altura de construcción 62 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 37

Product 419001 was added to Notepad.

Go to Notepad

Product 419001 was added to the cart.

Go to Web-Shop

Part No. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Customs tariff No. (EU): 85369010, Gross weight: 1.05 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero inoxidable D BEB 0 - 77 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Altura total: 77 mm
Altura de construcción: 69 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 37

Producto DEHN
Tipo: D BEB 0 - 77 / EBS 15-03-19
art. no.: 419002
o equivalente



Technical data

Material del elemento de conexión INOX
Ref. de material 1.4301
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Altura total 77 mm
Altura de construcción 69 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 37

Product 419002 was added to Notepad.

Go to Notepad

Product 419002 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de acero inoxidable D BEB 16

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. El puente de puesta a tierra de acero inoxidable lo garantiza mediante un cordón de soldadura bien definido al conductor de puesta a tierra. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Product

Part No. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Customs tariff No. (EU): 85369010, Gross weight: 697.72 g, PU: 8.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero inoxidable D BEB 16 - 105 / 3 EBS 15-03-19-38
Puente de puesta a tierra de acero inoxidable
D BEB 16 - 105 / 3 EBS 15-03-19-38
para la puesta a tierra
de armaduras de
elementos de hormigón con
homologación de
DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Material del angular: Acero
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 40 mm
Dimensiones del angular: 50 x 50 x 5 mm
Altura total: 105 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 38

Producto DEHN
Tipo: D BEB 16 - 105 / 3 EBS 15-03-19-38
art. no.: 419160
o equivalente



Technical data

Material del elemento de conexión INOX
Ref. de material 1.4301
Material del angular Acero
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 40 mm
Dimensiones del angular (la. x an. x prof.) 50 x 50 x 5 mm
Altura total 105 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 38

Product 419160 was added to Notepad.

Go to Notepad

Product 419160 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de pletina de acero D BEB 1

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante lo garantiza gracias a que se instala a ras de la superficie y se suelda a la armadura de tierra a través de una pletina de acero y con una soldadura bien definida. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

2 Products

Part No. 419010 D BEB 1 / EBS 15-03-19

GTIN 4013364439443, Customs tariff No. (EU): 85369010, Gross weight: 760.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de pletina de acero D BEB 1 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 400 x 40 x 5 mm
Altura total: 58 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 30

Producto DEHN
Tipo: D BEB 1 / EBS 15-03-19
art. no.: 419010
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la pletina de acero S235
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Dimensiones de la pletina de acero 400 x 40 x 5 mm
Altura total 58 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 30

Product 419010 was added to Notepad.

Go to Notepad

Product 419010 was added to the cart.

Go to Web-Shop

Part No. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Customs tariff No. (EU): 85369010, Gross weight: 205.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de pletina de acero D BEB 1 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 100 x 40 x 5 mm
Altura total: 58 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 30

Producto DEHN
Tipo: D BEB 1 - L100 / EBS 15-03-19
art. no.: 419500
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la pletina de acero S235
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Dimensiones de la pletina de acero 100 x 40 x 5 mm
Altura total 58 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 30

Product 419500 was added to Notepad.

Go to Notepad

Product 419500 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de pletina de acero D BEB 1-L

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante lo garantiza gracias a que se instala a ras de la superficie y se suelda a la armadura de tierra a través de una pletina de acero y con una soldadura bien definida. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Product

Part No. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Customs tariff No. (EU): 85369010, Gross weight: 740.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de pletina de acero D BEB 1-L / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 402 x 40 x 5 mm
Altura total: 58 mm
Altura de construcción: 410 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 30

Producto DEHN
Tipo: D BEB 1-L / EBS 15-03-19
art. no.: 419011
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la pletina de acero S235
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Dimensiones de la pletina de acero 402 x 40 x 5 mm
Altura total 58 mm
Altura de construcción 410 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 30

Product 419011 was added to Notepad.

Go to Notepad

Product 419011 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de pletina de acero D BEB 1-NR

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante lo garantiza gracias a que se instala a ras de la superficie y se suelda a la armadura de tierra a través de una pletina de acero y con una soldadura bien definida. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Product

Part No. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Customs tariff No. (EU): 85369010, Gross weight: 1.46 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de pletina de acero D BEB 1-NR / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 400 x 50 x 5 mm
Altura total: 63 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 36

Producto DEHN
Tipo: D BEB 1-NR / EBS 15-03-19
art. no.: 419012
o equivalente



Technical data

Material del elemento de conexión INOX
Ref. de material 1.4301
Material de la pletina de acero S235
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Dimensiones de la pletina de acero 400 x 50 x 5 mm
Altura total 63 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 36

Product 419012 was added to Notepad.

Go to Notepad

Product 419012 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de acero para hormigón D BEB 2

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda al refuerzo de acero curvado de puesta a tierra, especialmente en situaciones de montaje en las que el espacio es crítico. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Product

Part No. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero para hormigón D BEB 2 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del eje: Acero para hormigón B500B
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Diámetro de las armaduras de acero para hormigón: 16 mm
Altura de construcción: 160 mm
Longitud: 400 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 31

Producto DEHN
Tipo: D BEB 2 / EBS 15-03-19
art. no.: 419020
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del eje Acero para hormigón B500B
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Diámetro de las armaduras de acero para hormigón 16 mm
Altura de construcción 160 mm
Longitud 400 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 31

Product 419020 was added to Notepad.

Go to Notepad

Product 419020 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de acero para hormigón D BEB 3

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda con el refuerzo de acero a la armadura de tierra. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Product

Part No. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Customs tariff No. (EU): 85369010, Gross weight: 750.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero para hormigón D BEB 3 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del eje: Acero para hormigón B500B
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Diámetro de las armaduras de acero para hormigón: 16 mm
Longitud: 400 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 31

Producto DEHN
Tipo: D BEB 3 / EBS 15-03-19
art. no.: 419030
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del eje Acero para hormigón B500B
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Diámetro de las armaduras de acero para hormigón 16 mm
Longitud 400 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 31

Product 419030 was added to Notepad.

Go to Notepad

Product 419030 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de acero para hormigón D BEB 8

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda con el refuerzo de acero a la armadura de tierra. Gracias a los casquillos instalados a ambos lados, el paso de los componentes puede realizarse de forma eficaz y económica. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Product

Part No. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Customs tariff No. (EU): 85369010, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de acero para hormigón D BEB 8 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG

Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del eje: Acero para hormigón B500B
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Diámetro de las armaduras de acero para hormigón: 16 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 8 / EBS 15-03-19
art. no.: 419080
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del eje Acero para hormigón B500B
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Diámetro de las armaduras de acero para hormigón 16 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419080 was added to Notepad.

Go to Notepad

Product 419080 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de cable de cobre D BEB 4 / 5

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda a la armadura de tierra con la lengüeta de acero chapado en cobre montada a presión en el cable de cobre. La flexibilidad del cable facilita al usuario la instalación en la armadura. Las variantes especiales FLEX son especialmente idóneas para situaciones de montaje en los que se dispone de poco espacio: en este caso se utilizan cables de cobre extraflexibles y de hilo fino. Estos puentes de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

8 Products

Part No. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 4 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 4 / EBS 15-03-19
art. no.: 419040
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 70 mm²
Diámetro del cable 17 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419040 was added to Notepad.

Go to Notepad

Product 419040 was added to the cart.

Go to Web-Shop

Part No. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN 4013364439498, Customs tariff No. (EU): 85369010, Gross weight: 560.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 4-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 4-FLEX / EBS 15-03-19
art. no.: 419041
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable H07V-K
Sección del cable 70 mm²
Diámetro del cable 17 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419041 was added to Notepad.

Go to Notepad

Product 419041 was added to the cart.

Go to Web-Shop

Part No. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Customs tariff No. (EU): 85369010, Gross weight: 710.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 / EBS 15-03-19
art. no.: 419050
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419050 was added to Notepad.

Go to Notepad

Product 419050 was added to the cart.

Go to Web-Shop

Part No. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 5-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5-FLEX / EBS 15-03-19
art. no.: 419051
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable H07V-K
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419051 was added to Notepad.

Go to Notepad

Product 419051 was added to the cart.

Go to Web-Shop

Part No. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Customs tariff No. (EU): 85369010, Gross weight: 980.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 700 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L700 / EBS 15-03-19
art. no.: 419501
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 700 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419501 was added to Notepad.

Go to Notepad

Product 419501 was added to the cart.

Go to Web-Shop

Part No. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Customs tariff No. (EU): 85369010, Gross weight: 1.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 1000 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L1000 / EBS 15-03-19
art. no.: 419502
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 1000 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419502 was added to Notepad.

Go to Notepad

Product 419502 was added to the cart.

Go to Web-Shop

Part No. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Customs tariff No. (EU): 85369010, Gross weight: 2.10 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 1500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L1500 / EBS 15-03-19
art. no.: 419503
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 1500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419503 was added to Notepad.

Go to Notepad

Product 419503 was added to the cart.

Go to Web-Shop

Part No. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Customs tariff No. (EU): 85369010, Gross weight: 2.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 2000 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L2000 / EBS 15-03-19
art. no.: 419504
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 2000 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 32

Product 419504 was added to Notepad.

Go to Notepad

Product 419504 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de cable de cobre D BEB 6 / 7

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se utiliza como paso de puesta de tierra para los componentes y se instala a ambos lados a ras de la superficie. La flexibilidad del cable facilita al usuario la instalación en la armadura. Las variantes especiales FLEX son especialmente idóneas para situaciones de montaje en los que se dispone de poco espacio: en este caso se utilizan cables de cobre extraflexibles y de hilo fino. Estos puentes de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

4 Products

Part No. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Customs tariff No. (EU): 85369010, Gross weight: 600.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 6 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 6 / EBS 15-03-19
art. no.: 419060
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 70 mm²
Diámetro del cable 17 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419060 was added to Notepad.

Go to Notepad

Product 419060 was added to the cart.

Go to Web-Shop

Part No. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Customs tariff No. (EU): 85369010, Gross weight: 530.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 6-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 6-FLEX / EBS 15-03-19
art. no.: 419061
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable H07V-K
Sección del cable 70 mm²
Diámetro del cable 17 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419061 was added to Notepad.

Go to Notepad

Product 419061 was added to the cart.

Go to Web-Shop

Part No. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Customs tariff No. (EU): 85369010, Gross weight: 704.50 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 7 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 7 / EBS 15-03-19
art. no.: 419070
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419070 was added to Notepad.

Go to Notepad

Product 419070 was added to the cart.

Go to Web-Shop

Part No. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Customs tariff No. (EU): 85369010, Gross weight: 622.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 7-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 7-FLEX / EBS 15-03-19
art. no.: 419071
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable H07V-K
Sección del cable 95 mm²
Diámetro del cable 19 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419071 was added to Notepad.

Go to Notepad

Product 419071 was added to the cart.

Go to Web-Shop

Puentes de puesta a tierra de cable de cobre D BEB 9 / 10

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante proporciona una conexión invisible dentro del hormigón mediante la soldadura a la armadura de tierra de las lengüetas de acero chapadas en cobre montadas a presión en el cable de cobre. La flexibilidad del cable facilita al usuario la instalación en la armadura. Las variantes especiales FLEX son especialmente idóneas para situaciones de montaje en los que se dispone de poco espacio: en este caso se utilizan cables de cobre extraflexibles y de hilo fino. Estos puentes de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

5 Products

Part No. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 9 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 9 / EBS 15-03-19
art. no.: 419090
o equivalente



Technical data

Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Cable NYY-O
Sección del cable 70 mm²
Diámetro del cable 17 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419090 was added to Notepad.

Go to Notepad

Product 419090 was added to the cart.

Go to Web-Shop

Part No. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Customs tariff No. (EU): 85369010, Gross weight: 570.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 9-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Cable: H07V-K
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 9-FLEX / EBS 15-03-19
art. no.: 419091
o equivalente



Technical data

Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Cable H07V-K
Sección del cable 70 mm²
Diámetro del cable 17 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419091 was added to Notepad.

Go to Notepad

Product 419091 was added to the cart.

Go to Web-Shop

Part No. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Customs tariff No. (EU): 85369010, Gross weight: 722.50 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 10 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 10 / EBS 15-03-19
art. no.: 419100
o equivalente



Technical data

Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419100 was added to Notepad.

Go to Notepad

Product 419100 was added to the cart.

Go to Web-Shop

Part No. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Customs tariff No. (EU): 85369010, Gross weight: 667.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 10-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: H07V-K
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 10-FLEX / EBS 15-03-19
art. no.: 419101
o equivalente



Technical data

Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable H07V-K
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419101 was added to Notepad.

Go to Notepad

Product 419101 was added to the cart.

Go to Web-Shop

Part No. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Customs tariff No. (EU): 85369010, Gross weight: 1.12 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de cable de cobre D BEB 10 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 800 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 10 - L800 / EBS 15-03-19
art. no.: 419505
o equivalente



Technical data

Material de la brida St / Cu
Material del cable Cu
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable NYY-O
Sección del cable 95 mm²
Diámetro del cable 19 mm
Dimensiones de la brida 80 x 30 mm
Longitud 800 mm
N.º de dibujo DB 3 Ebs 15.03.19 - 33

Product 419505 was added to Notepad.

Go to Notepad

Product 419505 was added to the cart.

Go to Web-Shop

Conector de puesta a tierra de tubos de gran diámetro D BEB 11

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante para la puesta a tierra de tubos de gran diámetro se ha concebido para su uso con cimientos de pilotes y tubos de gran diámetro. El producto consta de un cable de cobre con casquillo prensado y placa de conexión INOX con orificios integrados para la fijación del encofrado en un extremo, y un terminal de cable en el extremo opuesto. El terminal de cable se utiliza para crear una conexión resistente a las corrientes de cortocircuito a la cimentación de pilotes o tubos de gran diámetro. La flexibilidad del cable facilita al usuario la instalación en la armadura. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

2 Products

Part No. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de tubos de gran diámetro D BEB 11 / EBS 15-03-27
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del terminal de cable: Cu/gal Sn
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.27 - 2

Producto DEHN
Tipo: D BEB 11 / EBS 15-03-27
art. no.: 419110
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del terminal de cable Cu /gal Sn
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 70 mm²
Diámetro del cable 17 mm
Taladro de terminal de cable 13 mm
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.27 - 2

Product 419110 was added to Notepad.

Go to Notepad

Product 419110 was added to the cart.

Go to Web-Shop

Part No. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Customs tariff No. (EU): 85369010, Gross weight: 1.10 kg, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de tubos de gran diámetro D BEB 11 / EBS 15-03-27
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del terminal de cable: Cu/gal Sn
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm
Longitud: 1000 mm
N.º de dibujo DB: 4 Ebs 15.03.27 - 2

Producto DEHN
Tipo: D BEB 11 - L1000 / EBS 15-03-27
art. no.: 419506
o equivalente



Technical data

Material de la placa INOX
Ref. de material 1.4301
Material del casquillo St / Cu
Material del terminal de cable Cu /gal Sn
Material del cable Cu
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Rosca M16
Diámetro de la placa de conexión 50 mm
Cable NYY-O
Sección del cable 70 mm²
Diámetro del cable 17 mm
Taladro de terminal de cable 13 mm
Longitud 1000 mm
N.º de dibujo DB 4 Ebs 15.03.27 - 2

Product 419506 was added to Notepad.

Go to Notepad

Product 419506 was added to the cart.

Go to Web-Shop

Conector de puesta a tierra de tubos de gran diámetro D BEB 40

Los conectores de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante para la puesta a tierra de tubos de gran diámetro se ha concebido para su uso con cimientos de pilotes y tubos de gran diámetro. El producto consta de un cable de acero con una pestaña chapada en cobre en un extremo y un terminal de cable en el extremo opuesto. Un tubo termorretráctil en el lado de la pestaña soldada evita la penetración de agua en el cable de acero. El cable de acero representa así una medida preventiva antirrobo. Este conector de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

1 Product

Part No. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 unidad(es)

Images

Additional information

Puente de puesta a tierra de tubos de gran diámetro D BEB 40 / EBS 15-03-25
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del terminal de cable: Cu/gal Sn
Material del cable: Acero
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Sección del cable trenzado: 95 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.25 - 4

Producto DEHN
Tipo: D BEB 40 / EBS 15-03-25
art. no.: 419400
o equivalente



Technical data

Material de la brida St / Cu
Material del terminal de cable Cu /gal Sn
Material del cable Acero
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Sección del cable trenzado 95 mm²
Diámetro del cable 17 mm
Dimensiones de la brida 80 x 30 mm
Taladro de terminal de cable 17 mm
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.25 - 4

Product 419400 was added to Notepad.

Go to Notepad

Product 419400 was added to the cart.

Go to Web-Shop

Conector de puesta a tierra de cable de acero D BEB 26

Los conectores de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante libre de halógenos (revestimiento) D BEB 26 para la conexión externa de puntos de puesta a tierra u otros componentes que requieran conexión a tierra presenta un cable de acero como conductor de puesta a tierra y, por tanto, representa una medida preventiva antirrobo. Este conector de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

1 Product

Part No. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Customs tariff No. (EU): 85359000, Gross weight: 630.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de acero D BEB 26 / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: Acero
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Cable trenzado: 1-12-12 B 350 sZ PE
Sección del cable trenzado: ≥ 95 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.17 - 11

Producto DEHN
Tipo: D BEB 26 / EBS 15-03-17
art. no.: 419260
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Acero
Corriente de cortocircuito ≤ 25 kA
Corriente de prueba 25 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Cable trenzado 1-12-12 B 350 sZ PE
Sección del cable trenzado ≥ 95 mm²
Diseño Libre de halógenos
Diámetro del cable 17 mm
Taladro de terminal de cable 17 mm
Longitud 500 mm
N.º de dibujo DB 3 Ebs 15.03.17 - 11

Product 419260 was added to Notepad.

Go to Notepad

Product 419260 was added to the cart.

Go to Web-Shop

Conector de puesta a tierra de cable de CuStAl D BEB 29

Los conectores de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante libre de halógenos D BEB 29 o la variante libre de halógenos y retardante de llama D BEB 29-NF para la conexión externa de puntos de puesta a tierra y otros elementos de conexión se ha concebido con una versión de terminal de cable para conexiones M16. Estos conectores de puesta a tierra constan de un cable de cobre-acero-aluminio y representan así una medida preventiva antirrobo. Estos conectores de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito. La versión libre de halógenos y retardante de llama puede utilizarse en túneles de acuerdo con el reglamento de la UE.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

6 Products

Part No. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Customs tariff No. (EU): 85359000, Gross weight: 390.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29 / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 / EBS 15-03-17
art. no.: 419290
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Cu Acero Al
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable (N)2X RF Cu Acero Al
Sección del cable ≥ 70 mm²
Diseño Libre de halógenos
Diámetro del cable 17 mm
Taladro de terminal de cable 17 mm
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.17 - 6 (Bayka)

Product 419290 was added to Notepad.

Go to Notepad

Product 419290 was added to the cart.

Go to Web-Shop

Part No. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29-NF / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: B2ca RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos y retardante de llama
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29-NF / EBS 15-03-17
art. no.: 419291
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Cu Acero Al
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable B2ca RF Cu Acero Al
Sección del cable ≥ 70 mm²
Diseño Libre de halógenos y retardante de llama
Diámetro del cable 17 mm
Taladro de terminal de cable 17 mm
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.17 - 6 (Bayka)

Product 419291 was added to Notepad.

Go to Notepad

Product 419291 was added to the cart.

Go to Web-Shop

Part No. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29 M12 M16 / EBS 15-03-17
para la puesta a tierra de componentes (M16) o raíles (M12)
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm para M12 y 17 mm para M16
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 M12 M16 / EBS 15-03-17
art. no.: 419511
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Cu Acero Al
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable (N)2X RF Cu Acero Al
Sección del cable ≥ 70 mm²
Diseño Libre de halógenos
Diámetro del cable 17 mm
Taladro de terminal de cable 13 mm para M12 y 17 mm para M16
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.17 - 6 (Bayka)

Product 419511 was added to Notepad.

Go to Notepad

Product 419511 was added to the cart.

Go to Web-Shop

Part No. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29-NF / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: B2ca RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos y retardante de llama
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm para M12 y 17 mm para M16
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29-NF M12 M16 / EBS 15-03-17
art. no.: 419512
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Cu Acero Al
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable B2ca RF Cu Acero Al
Sección del cable ≥ 70 mm²
Diseño Libre de halógenos y retardante de llama
Diámetro del cable 17 mm
Taladro de terminal de cable 13 mm para M12 y 17 mm para M16
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.17 - 6 (Bayka)

Product 419512 was added to Notepad.

Go to Notepad

Product 419512 was added to the cart.

Go to Web-Shop

Part No. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de cobre-acero-aluminio
En diseño con torsión hacia la derecha
D BEB 29 R / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Diseño del terminal de cable: Con torsión de 90° hacia la derecha
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 R / EBS 15-03-17
art. no.: 419513
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Cu Acero Al
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable (N)2X RF Cu Acero Al
Sección del cable ≥ 70 mm²
Diseño Libre de halógenos
Diámetro del cable 17 mm
Taladro de terminal de cable 17 mm
Diseño del terminal de cable Con torsión de 90° hacia la derecha
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.17 - 6 (Bayka)

Product 419513 was added to Notepad.

Go to Notepad

Product 419513 was added to the cart.

Go to Web-Shop

Part No. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 unidad(es)

Images

Additional information

Conector de puesta a tierra de cable de cobre-acero-aluminio
En diseño con torsión hacia la izquierda
D BEB 29 R / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Diseño del terminal de cable: Con torsión de 90° hacia la izquierda
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 L / EBS 15-03-17
art. no.: 419514
o equivalente



Technical data

Material del terminal de cable Cu /gal Sn
Material del cable Cu Acero Al
Corriente de cortocircuito > 25 kA
Corriente de prueba 40 kA / 100 ms
Referencia normativa Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,6 kA
Cable (N)2X RF Cu Acero Al
Sección del cable ≥ 70 mm²
Diseño Libre de halógenos
Diámetro del cable 17 mm
Taladro de terminal de cable 17 mm
Diseño del terminal de cable Con torsión de 90° hacia la izquierda
Longitud 500 mm
N.º de dibujo DB 4 Ebs 15.03.17 - 6 (Bayka)

Product 419514 was added to Notepad.

Go to Notepad

Product 419514 was added to the cart.

Go to Web-Shop

Adhesivo

El adhesivo se utiliza para fijar los productos de puesta a tierra de ferrocarril al encofrado mediante una unión adhesiva. El adhesivo puede adherirse a la placa de conexión INOX del D BEB 0 y luego conectarse al propio encofrado.

1 Product

Part No. 419900 D KLP D50 BEB

GTIN 4013364439641, Customs tariff No. (EU): 39191080, Gross weight: 2.00 g, PU: 1.00 unidad(es)

Images

Additional information

Adhesivo D KLP D50 BEB
para productos de puesta a tierra para aplicaciones ferroviarias D BEB 0-x
Diámetro: 50 mm
Diámetro: 50 mm

Producto DEHN
Tipo: D KLP D50 BEB
art. no.: 419900
o equivalente



Technical data

Diámetro 50 mm

Product 419900 was added to Notepad.

Go to Notepad

Product 419900 was added to the cart.

Go to Web-Shop

Adhesivo de puesta a tierra

El adhesivo de puesta a tierra se ha concebido como pieza de repuesto para la rotulación de los productos de puesta a tierra de ferrocarriles una vez instalados. Se puede adherir fácilmente a la placa de conexión INOX. Esta rotulación puede realizarse para los puentes de puesta a tierra D BEB 1 a 8, así como para la versión D BEB 11 para la puesta a tierra de tuberías grandes si el adhesivo colocado de fábrica se ha perdido o dañado.

1 Product

Part No. 419901 D EAK D50 BEB

GTIN 4013364439658, Customs tariff No. (EU): 39191080, Gross weight: 3.00 g, PU: 1.00 unidad(es)

Images

Additional information

Adhesivo de puesta a tierra D EAK D50 BEB
como identificación de los productos de puesta a tierra para aplicaciones ferroviarias
Diámetro: 50 mm
Diámetro: 50 mm

Producto DEHN
Tipo: D EAK D50 BEB
art. no.: 419901
o equivalente



Technical data

Diámetro 50 mm

Product 419901 was added to Notepad.

Go to Notepad

Product 419901 was added to the cart.

Go to Web-Shop

Tornillo hexagonal

1 Product

Part No. 419902 D SKS M16X30 V4A

GTIN 4013364439689, Customs tariff No. (EU): 85389099, Gross weight: 76.89 g, PU: 1.00 unidad(es)

Images

Additional information

Tornillo hexagonal D SKS M16X30 V2A
Material: INOX A4-70
Rosca: M16 x 30 mm
Material: INOX (V4A)
Rosca: M16 x 30 mm

Producto DEHN
Tipo: D SKS M16X30 V4A
art. no.: 419902
o equivalente



Technical data

Material INOX (V4A)
Rosca M16 x 30 mm

Product 419902 was added to Notepad.

Go to Notepad

Product 419902 was added to the cart.

Go to Web-Shop

Tuerca hexagonal

1 Product

Part No. 419903 D SKM M16 V4A

GTIN 4013364439696, Customs tariff No. (EU): 85389099, Gross weight: 33.76 g, PU: 1.00 unidad(es)

Images

Additional information

Tuerca hexagonal D SKM M16 V2A
Material: INOX A4-70
Rosca: M16
Material: INOX (V4A)
Rosca: M16

Producto DEHN
Tipo: D SKM M16 V4A
art. no.: 419903
o equivalente



Technical data

Material INOX (V4A)
Rosca M16

Product 419903 was added to Notepad.

Go to Notepad

Product 419903 was added to the cart.

Go to Web-Shop

Arandela protectora

1 Product

Part No. 419904 D SCH A17 V4A

GTIN 4013364439702, Customs tariff No. (EU): 85389099, Gross weight: 9.10 g, PU: 1.00 unidad(es)

Images

Additional information

Arandela D SCH A17 V2A
Material: INOX A4-70
Diámetro exterior: 30 mm
Diámetro interior: 17 mm
Material: INOX (V4A)
Diámetro exterior: 30 mm
Diámetro interior: 17 mm

Producto DEHN
Tipo: D SCH A17 V4A
art. no.: 419904
o equivalente



Technical data

Material INOX (V4A)
Diámetro exterior 30 mm
Diámetro interior 17 mm

Product 419904 was added to Notepad.

Go to Notepad

Product 419904 was added to the cart.

Go to Web-Shop
back to top
