DEHNvenCI

Kombi-Ableiter auf Funkenstreckenbasis mit integrierter blitzstromtragfähiger Ableitervorsicherung
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Tiefer Schutzpegel U_P ≤ 1,5 kV (inkl. Vorsicherung)
Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
Löschung von Netzfolgeströmen bis 100 kA_eff
Hohes Blitzstrom-Ableitvermögen von 25 kA (10/350 µs)
Ermöglicht Endgeräteschutz
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

DEHNvenCI 255 (FM)

Einpoliger Kombi-Ableiter mit integrierter blitzstromtragfähiger Ableitervorsicherung zum Einsatz in 230 / 400 V Systemen; in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Products

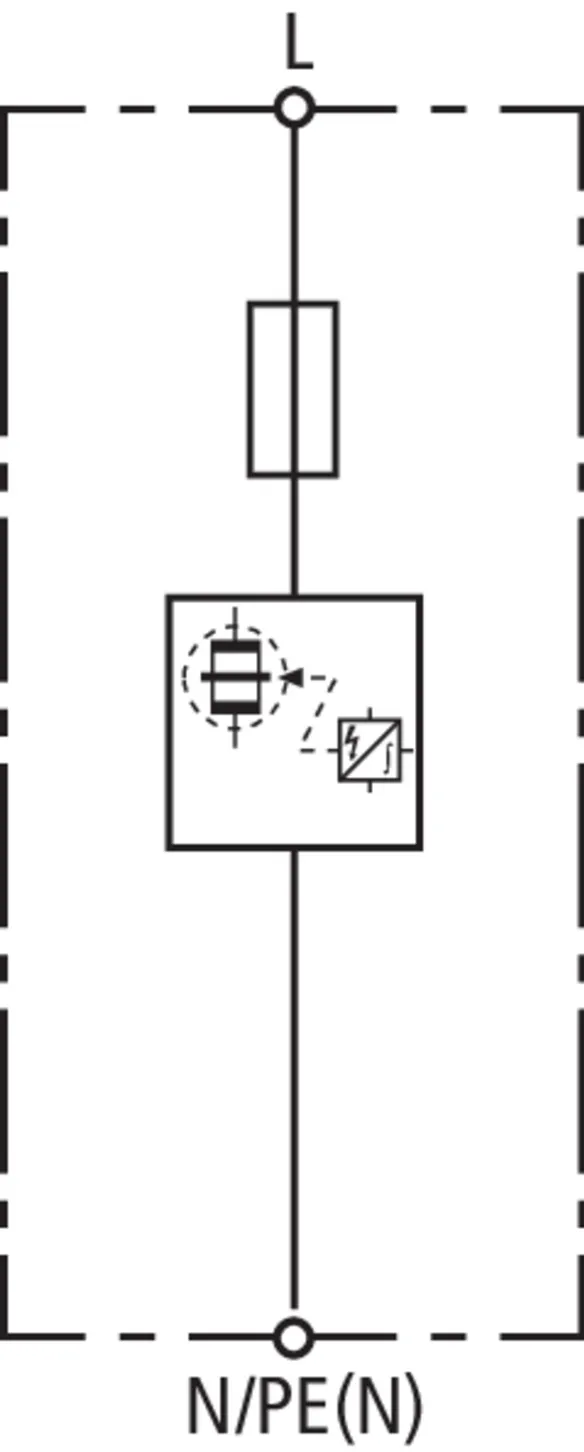

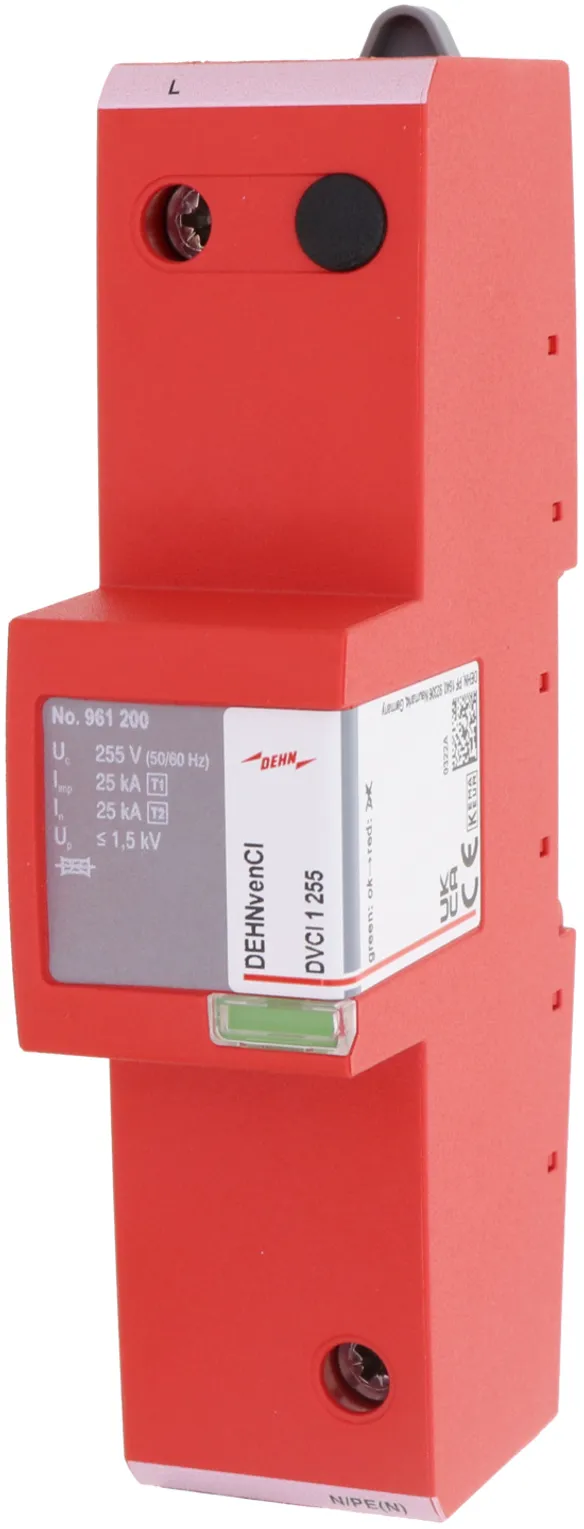

Part No. 961200 DVCI 1 255

GTIN 4013364145108, Customs tariff No. (EU): 85363090, Gross weight: 477.30 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter DEHNvenCI 255
1-poliger Kombi-Ableiter mit integrierter
Ableitervorsicherung, Breite2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstreckentechnologie
zur Folgestrombegrenzung
Ermöglicht Endgeräteschutz
Defektanzeige für Ableiter und integrierte Sicherung
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DVCI 1 255
Art.-Nr.: 961200
oder gleichwertig.

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	integrierte Vorsicherung
Zulassungen	KEMA
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät	Typ 1 + Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	integrierte Vorsicherung
Bemessungsausschaltvermögen des internen Back-Up Schutzes	100 kA
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N/PE(N)) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N/PE(N)) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

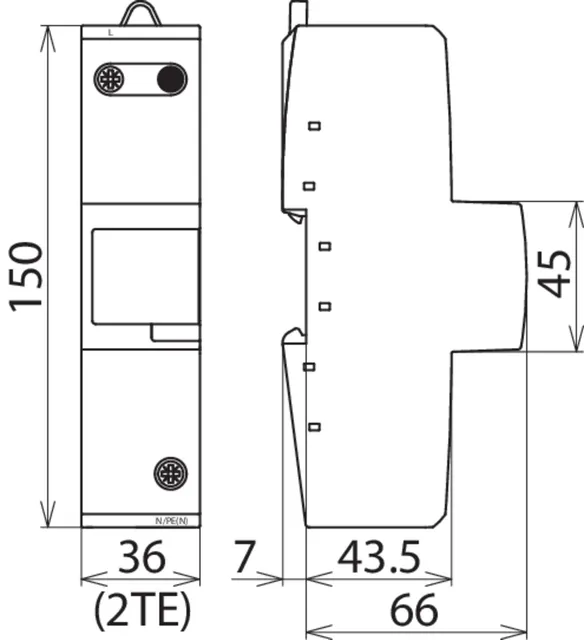

Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Schutzpegel [L-PE] (U_P) in 3+1 Schaltung mit DGPM 1 255 (FM) (Art.-Nr. 961 180 (961 185)) und MVS 1 4 8 TT (Art.-Nr. 900 849)	≤ 2,5 kV

Product 961200 was added to Notepad.

Go to Notepad

Product 961200 was added to the cart.

Go to Web-Shop

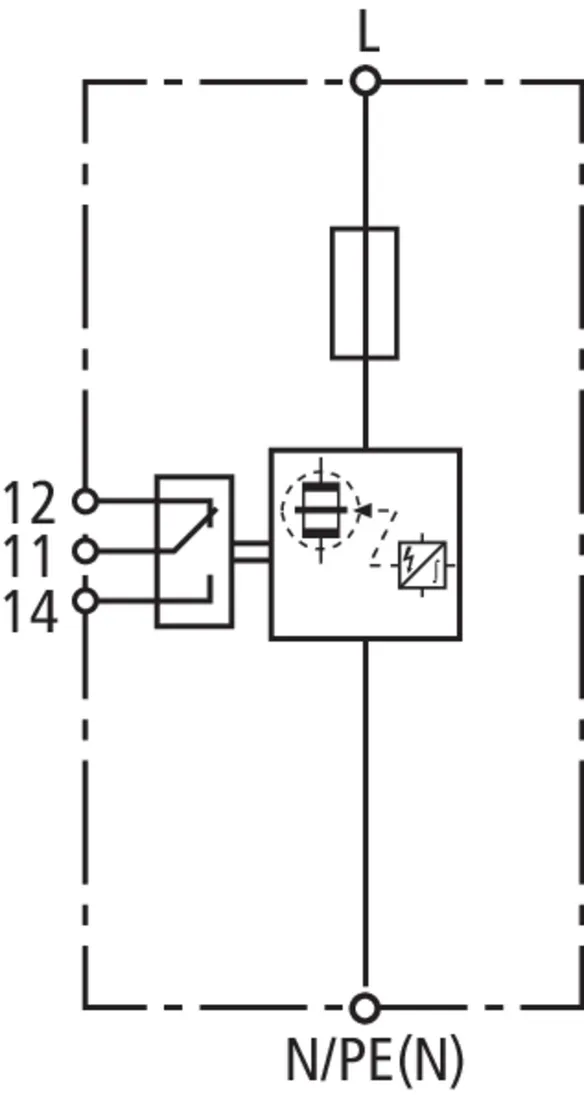

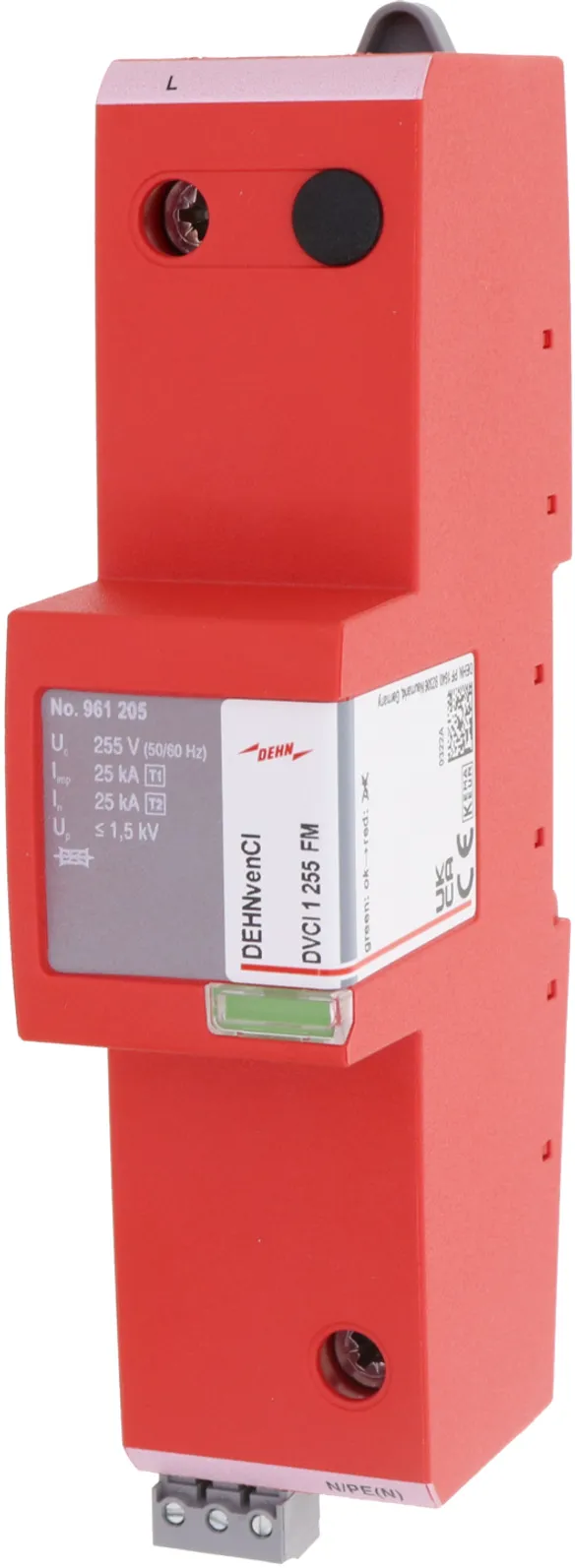

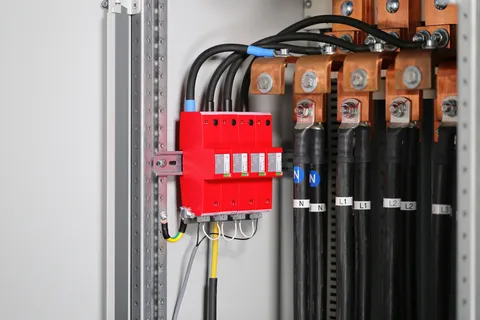

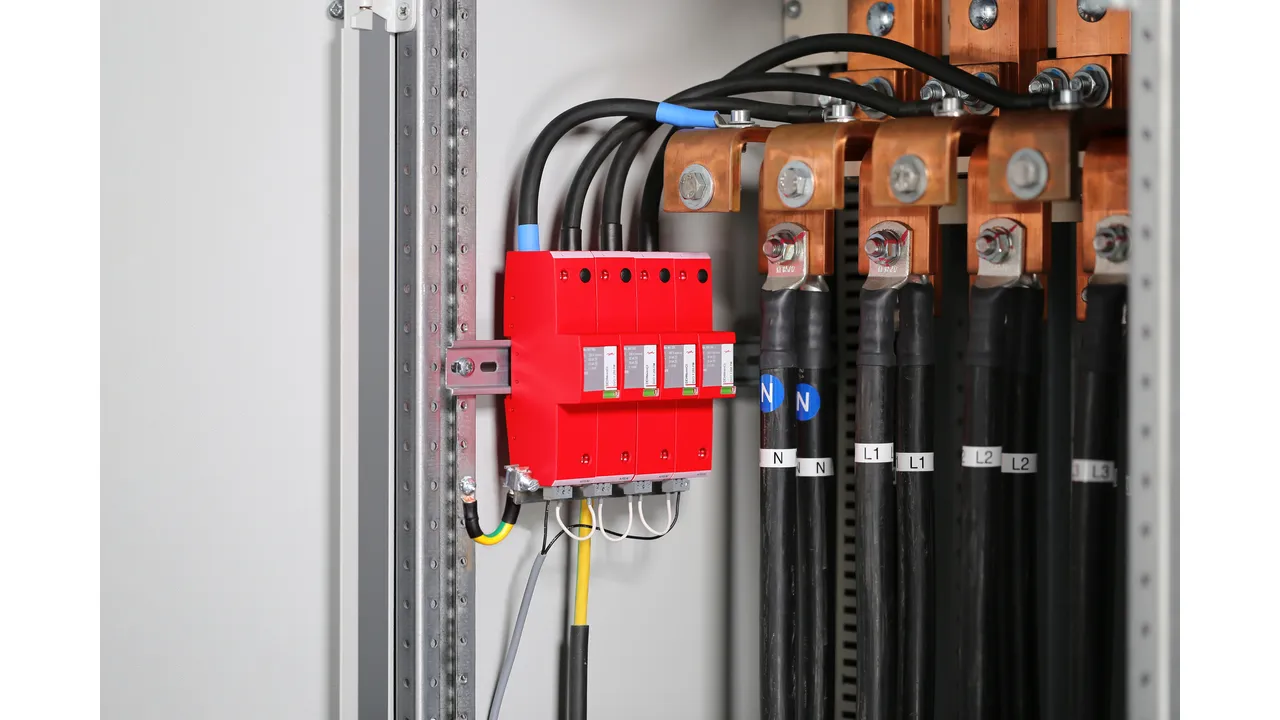

Part No. 961205 DVCI 1 255 FM

GTIN 4013364145115, Customs tariff No. (EU): 85363090, Gross weight: 480.80 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter DEHNvenCI 255 FM
1-poliger Kombi-Ableiter mit integrierter
Ableitervorsicherung, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstreckentechnologie
zur Folgestrombegrenzung
Ermöglicht Endgeräteschutz
Defektanzeige und Fernmeldung für Ableiter und integrierte Sicherung
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach
DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DVCI 1 255 FM
Art.-Nr.: 961205
oder gleichwertig.

Certificates

Circuit Interruption

Wave breaker function

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	integrierte Vorsicherung
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät	Typ 1 + Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	integrierte Vorsicherung
Bemessungsausschaltvermögen des internen Back-Up Schutzes	100 kA
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N/PE(N)) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N/PE(N)) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Schutzpegel [L-PE] (U_P) in 3+1 Schaltung mit DGPM 1 255 (FM) (Art.-Nr. 961 180 (961 185)) und MVS 1 4 8 TT (Art.-Nr. 900 849)	≤ 2,5 kV
