DEHNbloc

  • Gekapselte, nicht ausblasende Gleitfunkenstrecke
  • RADAX-Flow-Funkenstreckentechnologie mit hoher Folgestrombegrenzung
  • Energetische Koordination innerhalb der Red/Line-Produktfamilie
  • Durch hohen Isolationswiderstand auch zum Einsatz vor dem Zähler geeignet
  • Multifunktionsanschluss für Leiter und Kammschienen
  • Ein- und dreipolige Ausführung (je nach Netzform bis zu 100 kA Blitzstoßstrom)
  • Einpolige Ausführung auch modular verfügbar

DEHNbloc H

Einpoliger, modularer Blitzstrom-Ableiter mit hohem Ableitvermögen zum Einsatz in 230 / 400 V-Systemen.

1 Product

Part No. 961122 DBH M 1 255

GTIN 4013364118652, Customs tariff No. (EU): 85363090, Gross weight: 374.20 g, PU: 1.00 Stk.

Images

Additional information

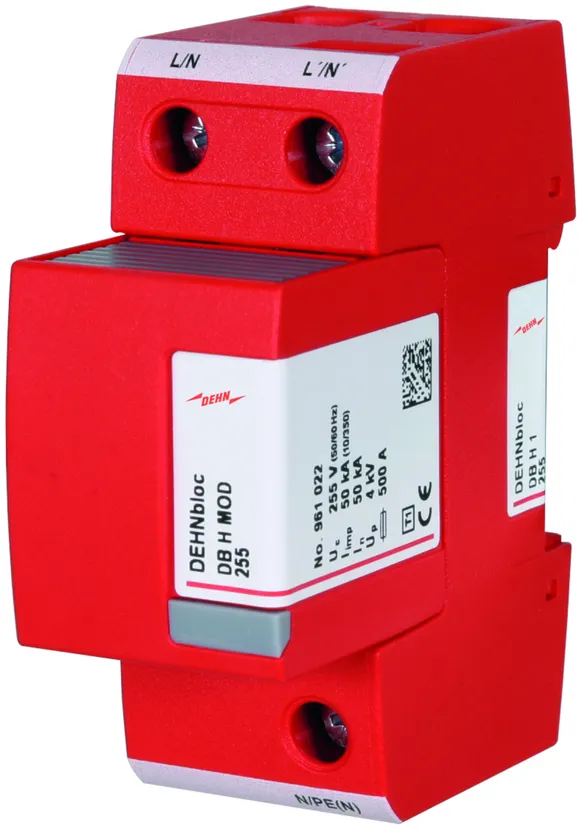

Modularer Blitzstrom-Ableiter DEHNbloc H M 1 255
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter

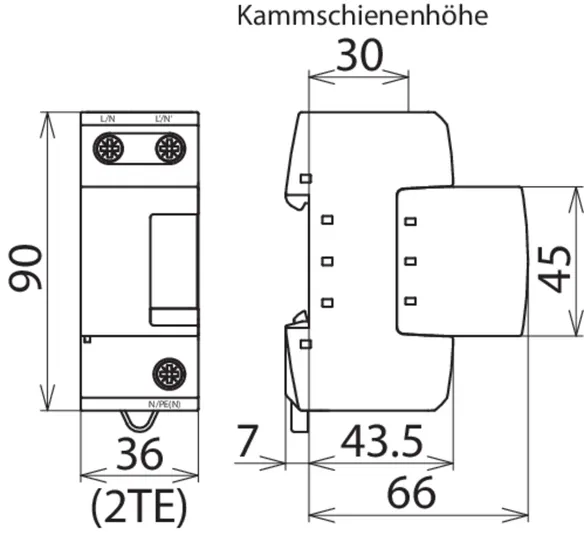

mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 4 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBH M 1 255
Art.-Nr.: 961122
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 / Class I
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (Iimp ) 50 kA
Schutzpegel (UP ) ≤ 4 kV
Max. Vorsicherung (L) bis IK = 50 kAeff (ta ≤ 0,2 s) 500 A gG
Max. Vorsicherung (L) bis IK = 50 kAeff (ta ≤ 5 s) 315 A gG
