Schutzmodul für DEHNventil modular

Hohes Ableitvermögen durch leistungsfähige Gleitfunkenstrecke
Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung

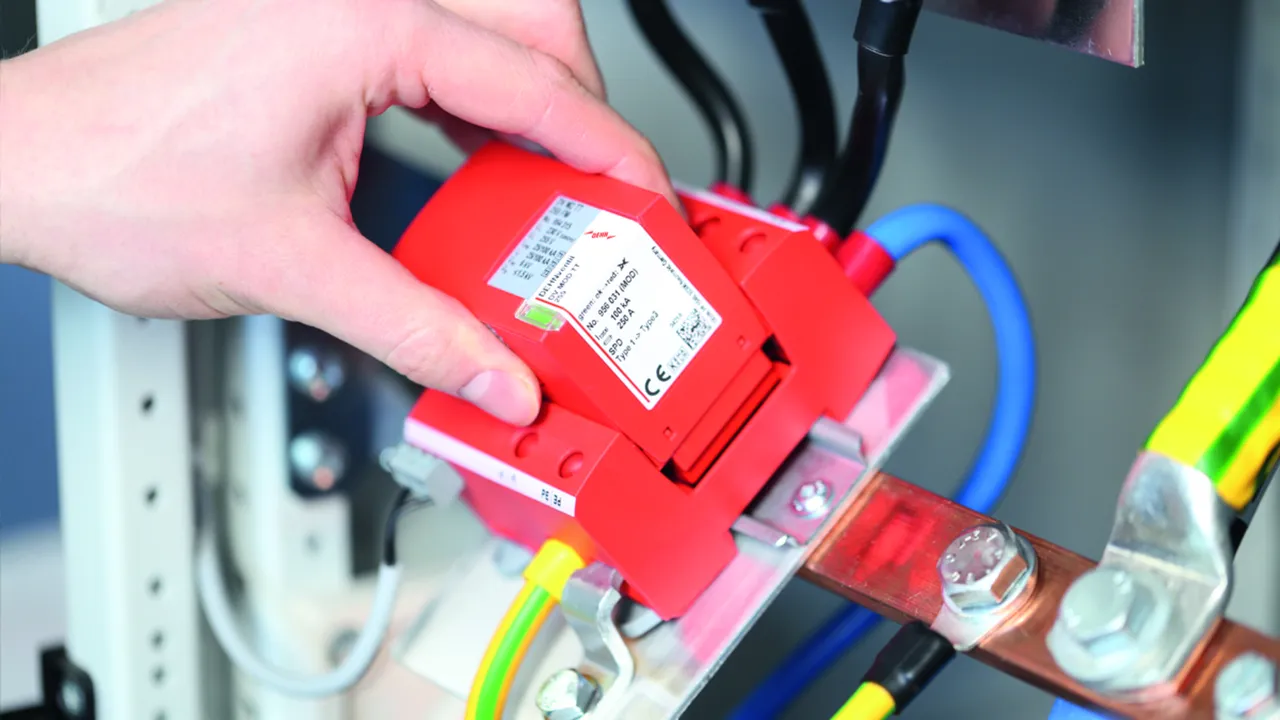

Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

In mehrpoligen Schutzschaltungen empfehlen wir bei Ausfall eines Moduls den kompletten Satz an Schutzmodulen auszutauschen.

Details

RAC-Funkenstrecken-Schutzmodul

RAC-Funkenstrecken-Schutzmodule

5 Products

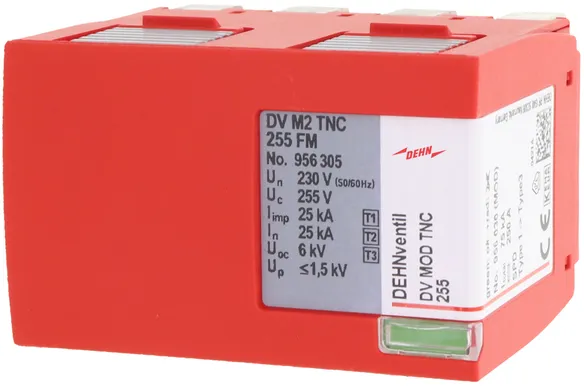

Part No. 956030 DV MOD TNC 255

GTIN 4013364510609, Customs tariff No. (EU): 85363090, Gross weight: 269.21 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Funkenstrecken-Schutzmodul DV MOD TNC 255
Netz-Funkenstrecken-Schutzmodul für Typ 1 + Typ 2 + Typ 3
Ableiter der Red/Line Produktfamilie nach EN 61643-11
Hochleistungsfähige RAC-Funkenstrecke
Defektanzeige durch grün-rote
Markierung im Sichtfenster
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 75 kA
Zertifiziert nach VDE, KEMA

Fabrikat: DEHN
Typ: DV MOD TNC 255
Art.-Nr.: 956030
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	75 kA

Product 956030 was added to Notepad.

Go to Notepad

Product 956030 was added to the cart.

Go to Web-Shop

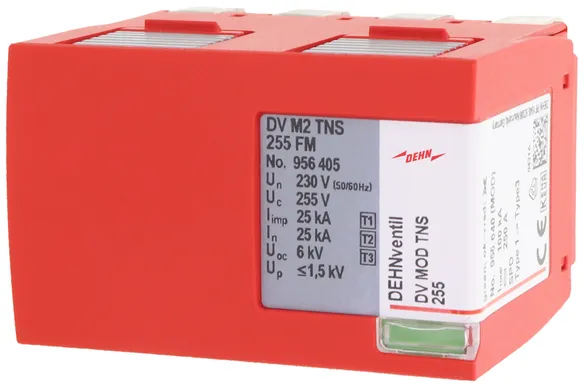

Part No. 956040 DV MOD TNS 255

GTIN 4013364510593, Customs tariff No. (EU): 85363090, Gross weight: 333.70 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Funkenstrecken-Schutzmodul DV MOD TNS 255
Netz-Funkenstrecken-Schutzmodul für Typ 1 + Typ 2 + Typ 3
Ableiter der Red/Line Produktfamilie nach EN 61643-11
Hochleistungsfähige RAC-Funkenstrecke
Defektanzeige durch grün-rote
Markierung im Sichtfenster
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 100 kA
Zertifiziert nach VDE, KEMA

Fabrikat: DEHN
Typ: DV MOD TNS 255
Art.-Nr.: 956040
oder gleichwertig.

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA

Product 956040 was added to Notepad.

Go to Notepad

Product 956040 was added to the cart.

Go to Web-Shop

Part No. 956031 DV MOD TT 255

GTIN 4013364546943, Customs tariff No. (EU): 85363090, Gross weight: 346.83 g, PU: 1.00 Stk.

Images

Additional information

CAD files

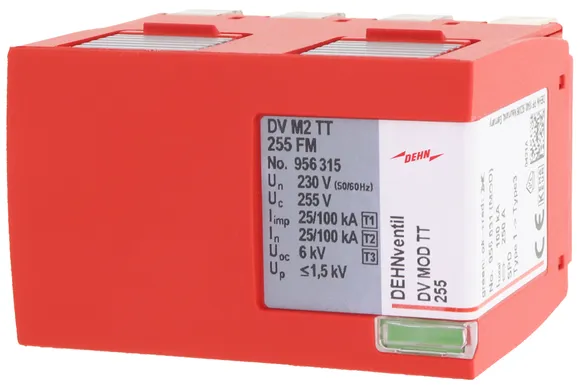

Funkenstrecken-Schutzmodul DV MOD TT 255
Netz-Funkenstrecken-Schutzmodul für Typ 1 + Typ 2 + Typ 3
Ableiter der Red/Line Produktfamilie nach EN 61643-11
Hochleistungsfähige RAC-Funkenstrecke
Defektanzeige durch grün-rote
Markierung im Sichtfenster
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 100 kA
Zertifiziert nach VDE, KEMA

Fabrikat: DEHN
Typ: DV MOD TT 255
Art.-Nr.: 956031
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA

Product 956031 was added to Notepad.

Go to Notepad

Product 956031 was added to the cart.

Go to Web-Shop

Part No. 956020 DV MOD TN 255

GTIN 4013364510616, Customs tariff No. (EU): 85363090, Gross weight: 173.30 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Funkenstrecken-Schutzmodul DV MOD TN 255
Netz-Funkenstrecken-Schutzmodul für Typ 1 + Typ 2 + Typ 3
Ableiter der Red/Line Produktfamilie nach EN 61643-11
Hochleistungsfähige RAC-Funkenstrecke
Defektanzeige durch grün-rote
Markierung im Sichtfenster
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 50 kA
Zertifiziert nach VDE, KEMA

Fabrikat: DEHN
Typ: DV MOD TN 255
Art.-Nr.: 956020
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA

Product 956020 was added to Notepad.

Go to Notepad

Product 956020 was added to the cart.

Go to Web-Shop

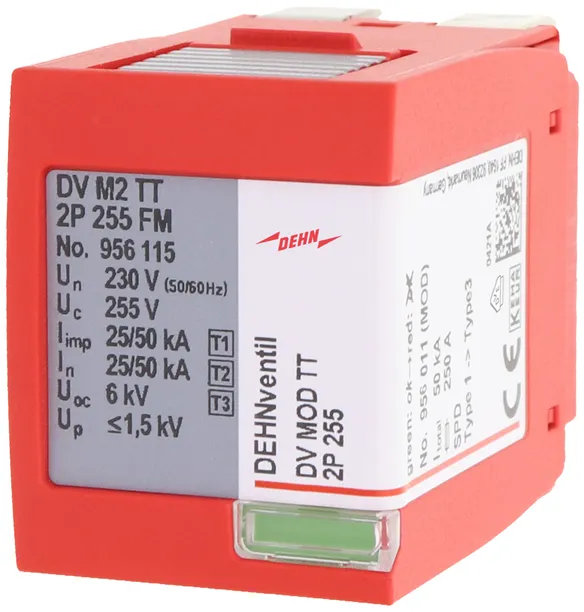

Part No. 956011 DV MOD TT 2P 255

GTIN 4013364546950, Customs tariff No. (EU): 85363090, Gross weight: 191.83 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Funkenstrecken-Schutzmodul DV MOD TT 2P 255
Netz-Funkenstrecken-Schutzmodul für Typ 1 + Typ 2 + Typ 3
Ableiter der Red/Line Produktfamilie nach EN 61643-11
Hochleistungsfähige RAC-Funkenstrecke
Defektanzeige durch grün-rote
Markierung im Sichtfenster
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 50 kAeff (prosp.)
Zertifiziert nach VDE, KEMA

Fabrikat: DEHN
Typ: DV MOD TT 2P 255
Art.-Nr.: 956011
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA

Product 956011 was added to Notepad.

Go to Notepad

Product 956011 was added to the cart.

Go to Web-Shop

Funkenstrecken-Schutzmodul

Netz-Funkenstrecken-Schutzmodul für DEHNventil M ...

1 Product

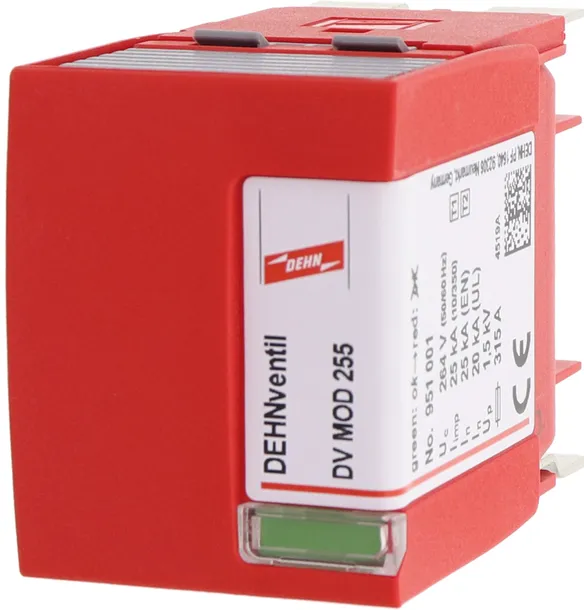

Part No. 951001 DV MOD 255

GTIN 4013364108066, Customs tariff No. (EU): 85363090, Gross weight: 204.00 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DV MOD 255
Netz-Funkenstrecken-Schutzmodul für Typ 1 + Typ 2
Ableiter der Red/Line Produktfamilie nach EN 61643-11
Höchste Anlagenverfügbarkeit durch
RADAX-Flow-Folgestrombegrenzung
Defektanzeige durch grün-rote
Markierung im Sichtfenster
Höchste Dauerspannung: 264 V ac
Blitzstoßstrom: 25 kA

Fabrikat: DEHN
Typ: DV MOD 255
Art.-Nr.: 951001
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	264 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA

Product 951001 was added to Notepad.

Go to Notepad

Product 951001 was added to the cart.

Go to Web-Shop

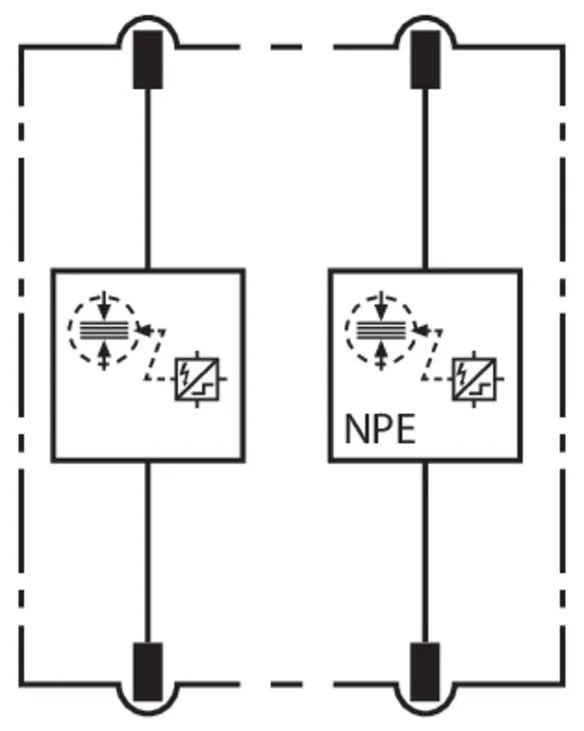

N-PE-Funkenstrecken-Schutzmodul

N-PE-Funkenstrecken-Schutzmodul für DEHNventil M ... mit ... + 1-Schaltung

2 Products

Part No. 951050 DV MOD NPE 50

GTIN 4013364108073, Customs tariff No. (EU): 85363030, Gross weight: 182.60 g, PU: 1.00 Stk.

Images

Additional information

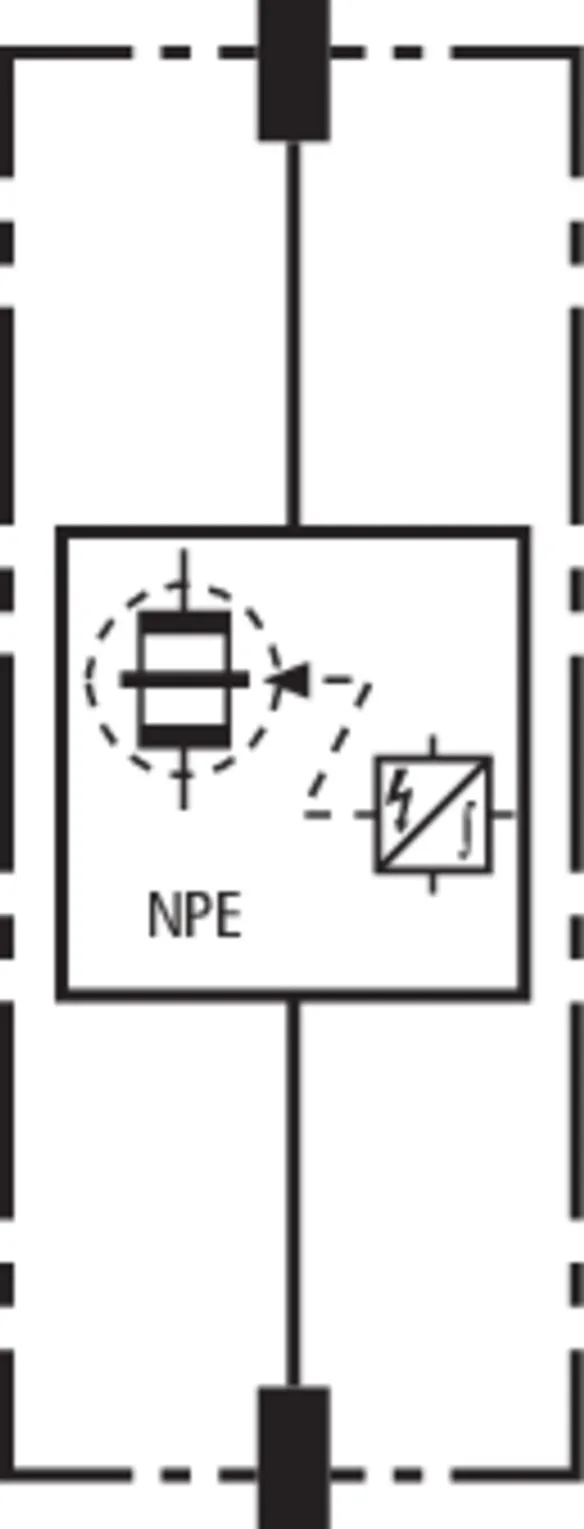

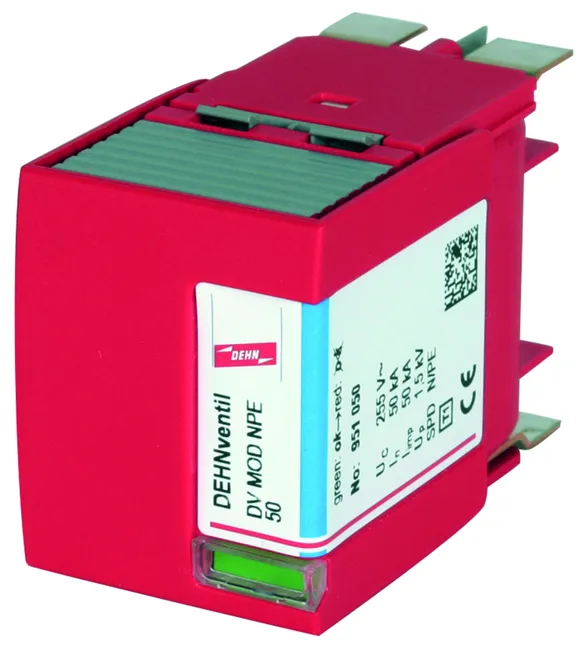

N-PE Funkenstrecken-Schutzmodul DV MOD NPE 50
50 kA-N-PE-Funkenstrecken-Schutzmodul
für Typ 1 – N-PE-Überspannungs-Ableiter
der Red/Line - Produktfamilie nach EN 61643-11
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 50 kA

Fabrikat: DEHN
Typ: DV MOD NPE 50
Art.-Nr.: 951050
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA

Product 951050 was added to Notepad.

Go to Notepad

Product 951050 was added to the cart.

Go to Web-Shop

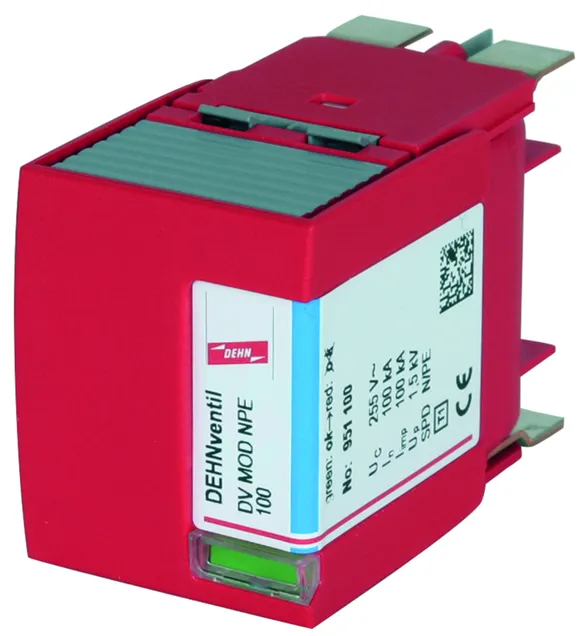

Part No. 951100 DV MOD NPE 100

GTIN 4013364108080, Customs tariff No. (EU): 85363030, Gross weight: 183.00 g, PU: 1.00 Stk.

Images

Additional information

N-PE Funkenstrecken-Schutzmodul DV MOD NPE 100
100 kA-N-PE-Funkenstrecken-Schutzmodul
für Typ 1 – N-PE-Überspannungs-Ableiter
der Red/Line - Produktfamilie nach EN 61643-11
Höchste Dauerspannung: 255 V ac
Blitzstoßstrom: 100 kA

Fabrikat: DEHN
Typ: DV MOD NPE 100
Art.-Nr.: 951100
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA

Product 951100 was added to Notepad.

Go to Notepad

Product 951100 was added to the cart.

Go to Web-Shop

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	75 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Folgestromlöschfähigkeit [L-N] AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 32 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Folgestromlöschfähigkeit [L-N] AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 32 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Folgestromlöschfähigkeit [L-N] AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 32 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Folgestromlöschfähigkeit [L-N] AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 32 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Höchste Dauerspannung AC (U_C )	255 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Folgestromlöschfähigkeit [L-N] AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 32 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
