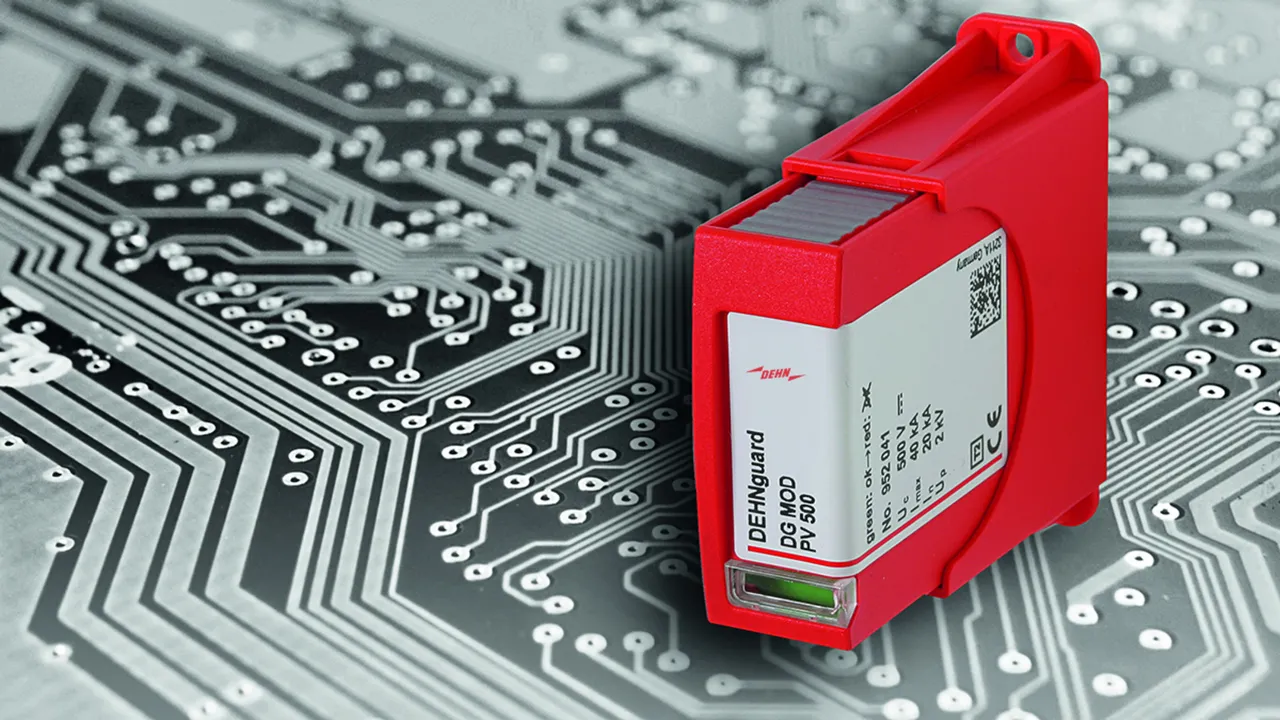

DEHNguard PCB

  • Sockel für DEHNguard Schutzmodule zur Montage und Integration auf Leiterplatten
  • Optimale Integration eines Typ 2-Ableiters innerhalb von Geräten
  • Einfacher und flexibler Einsatz für alle Schaltungsvarianten
  • Hohe Leistungsfähigkeit durch Verwendung der bewährten DEHNguard Schutzmodule
  • Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
  • Ausführung mit und ohne Fernmeldekontakt für Überwachungseinrichtung verfügbar
  • Versionen zur Einhaltung höchster Anforderungen an Luft- und Kriechstrecken verfügbar
  • Auf Anfrage auch für weitere DEHNguard-Schutzmodule umsetzbar

DEHNguard PCB PV SCI ...

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module.

3 Products

Part No. 952653 DG PCB PV SCI 300

GTIN 4013364150713, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV SCI 300
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Montage mittels Schraub- und Lötverbindung auf Leiterplatten
Zugehöriges Schutzmodul:
DG MOD PV SCI 300 (Art.-Nr. 952 053)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV SCI 300
Art.-Nr.: 952653
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 300 (Art.-Nr. 952 053)
Höchste Dauerspannung DC (Modul) 300 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952653 was added to Notepad.

Go to Notepad

Product 952653 was added to the cart.

Go to Web-Shop

Part No. 952651 DG PCB PV SCI 500

GTIN 4013364146310, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV SCI 500
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV SCI 500 (Art.-Nr. 952 051)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV SCI 500
Art.-Nr.: 952651
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 500 (Art.-Nr. 952 051)
Höchste Dauerspannung DC (Modul) 500 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952651 was added to Notepad.

Go to Notepad

Product 952651 was added to the cart.

Go to Web-Shop

Part No. 952654 DG PCB PV SCI 600

GTIN 4013364149878, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV SCI 600
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV SCI 600 (Art.-Nr. 952 054)
Höchste Dauerspannung DC (Modul): 600 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV SCI 600
Art.-Nr.: 952654
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 600 (Art.-Nr. 952 054)
Höchste Dauerspannung DC (Modul) 600 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952654 was added to Notepad.

Go to Notepad

Product 952654 was added to the cart.

Go to Web-Shop

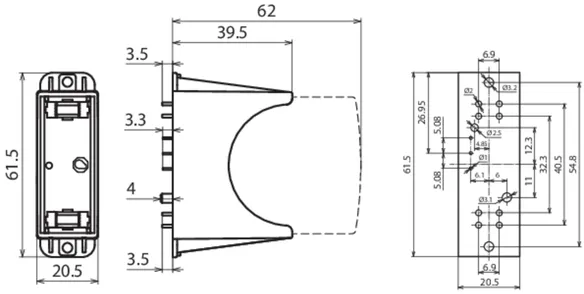

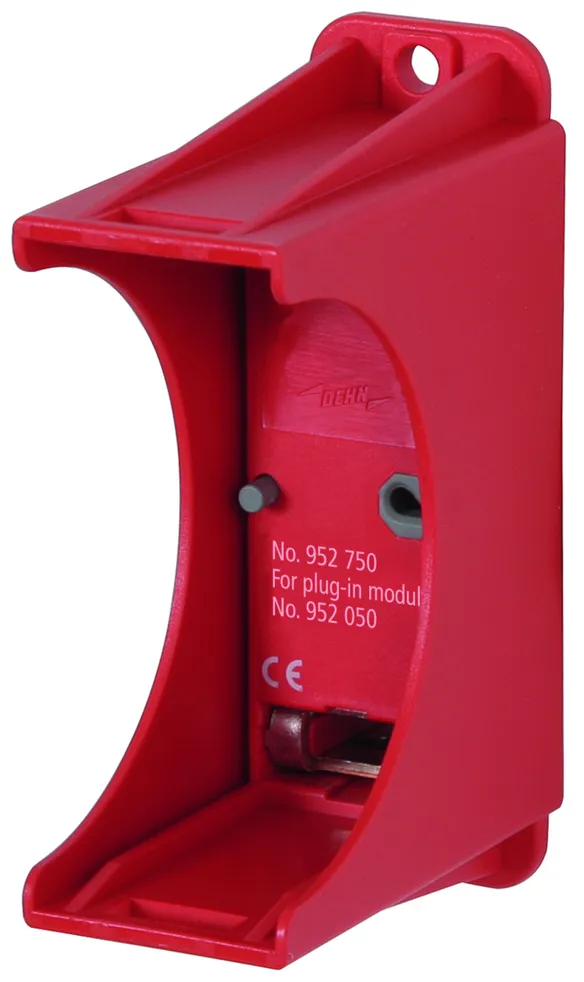

DEHNguard PCB PV SCI ... FM

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module, mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

3 Products

Part No. 952753 DG PCB PV SCI 300 FM

GTIN 4013364150720, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV SCI 300 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV SCI 300 (Art.-Nr. 952 053)
Höchste Dauerspannung DC (Modul): 300 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV SCI 300 FM
Art.-Nr.: 952753
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 300 (Art.-Nr. 952 053)
Höchste Dauerspannung DC (Modul) 300 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952753 was added to Notepad.

Go to Notepad

Product 952753 was added to the cart.

Go to Web-Shop

Part No. 952751 DG PCB PV SCI 500 FM

GTIN 4013364146327, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV SCI 500 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV SCI 500 (Art.-Nr. 952 051)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV SCI 500 FM
Art.-Nr.: 952751
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 500 (Art.-Nr. 952 051)
Höchste Dauerspannung DC (Modul) 500 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952751 was added to Notepad.

Go to Notepad

Product 952751 was added to the cart.

Go to Web-Shop

Part No. 952754 DG PCB PV SCI 600 FM

GTIN 4013364149885, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV SCI 600 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV SCI 600 (Art.-Nr. 952 054)
Höchste Dauerspannung DC (Modul): 600 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV SCI 600 FM
Art.-Nr.: 952754
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 600 (Art.-Nr. 952 054)
Höchste Dauerspannung DC (Modul) 600 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952754 was added to Notepad.

Go to Notepad

Product 952754 was added to the cart.

Go to Web-Shop

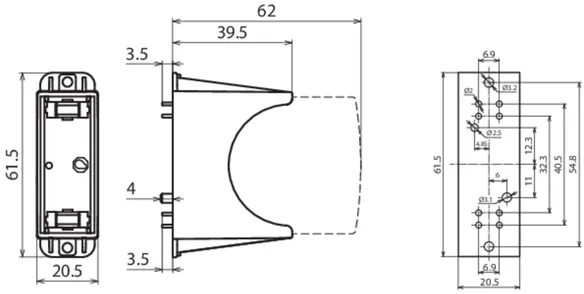

DEHNguard PCB PV ...

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module.

3 Products

Part No. 952643 DG PCB PV 300

GTIN 4013364150737, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV 300
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV 300 (Art.-Nr. 952 043)
Höchste Dauerspannung DC (Modul): 300 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV 300
Art.-Nr.: 952643
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 300 (Art.-Nr. 952 043)
Höchste Dauerspannung DC (Modul) 300 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952643 was added to Notepad.

Go to Notepad

Product 952643 was added to the cart.

Go to Web-Shop

Part No. 952641 DG PCB PV 500

GTIN 4013364146334, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV 500
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV 500 (Art.-Nr. 952 041)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV 500
Art.-Nr.: 952641
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 500 (Art.-Nr. 952 041)
Höchste Dauerspannung DC (Modul) 500 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952641 was added to Notepad.

Go to Notepad

Product 952641 was added to the cart.

Go to Web-Shop

Part No. 952644 DG PCB PV 600

GTIN 4013364149892, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV 600
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul: DG MOD PV 600 (Art.-Nr. 952 044)
Höchste Dauerspannung DC (Modul): 600 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV 600
Art.-Nr.: 952644
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 600 (Art.-Nr. 952 044)
Höchste Dauerspannung DC (Modul) 600 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952644 was added to Notepad.

Go to Notepad

Product 952644 was added to the cart.

Go to Web-Shop

DEHNguard PCB PV ... FM

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module, mit Fernmelde­kontakt für Überwachungseinrichtung (potentialfreier Wechsler).

3 Products

Part No. 952743 DG PCB PV 300 FM

GTIN 4013364150744, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV 300 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV 300 (Art.-Nr. 952 043)
Höchste Dauerspannung DC (Modul): 300 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV 300 FM
Art.-Nr.: 952743
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 300 (Art.-Nr. 952 043)
Höchste Dauerspannung DC (Modul) 300 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952743 was added to Notepad.

Go to Notepad

Product 952743 was added to the cart.

Go to Web-Shop

Part No. 952741 DG PCB PV 500 FM

GTIN 4013364146341, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV 500 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV 500 (Art.-Nr. 952 041)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV 500 FM
Art.-Nr.: 952741
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 500 (Art.-Nr. 952 041)
Höchste Dauerspannung DC (Modul) 500 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952741 was added to Notepad.

Go to Notepad

Product 952741 was added to the cart.

Go to Web-Shop

Part No. 952744 DG PCB PV 600 FM

GTIN 4013364149908, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV 600 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV 600 (Art.-Nr. 952 044)
Höchste Dauerspannung DC (Modul): 600 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV 600 FM
Art.-Nr.: 952744
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 600 (Art.-Nr. 952 044)
Höchste Dauerspannung DC (Modul) 600 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952744 was added to Notepad.

Go to Notepad

Product 952744 was added to the cart.

Go to Web-Shop

DEHNguard PCB ...

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module.

2 Products

Part No. 952610 DG PCB 275

GTIN 4013364149816, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB 275
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD 275 (Art.-Nr. 952 010)
Höchste Dauerspannung AC (Modul): 275 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB 275
Art.-Nr.: 952610
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD 275 (Art.-Nr. 952 010)
Höchste Dauerspannung AC (Modul) 275 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952610 was added to Notepad.

Go to Notepad

Product 952610 was added to the cart.

Go to Web-Shop

Part No. 952614 DG PCB 385

GTIN 4013364149847, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB 385
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD 385 (Art.-Nr. 952 014)
Höchste Dauerspannung AC (Modul): 385 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB 385
Art.-Nr.: 952614
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD 385 (Art.-Nr. 952 014)
Höchste Dauerspannung AC (Modul) 385 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952614 was added to Notepad.

Go to Notepad

Product 952614 was added to the cart.

Go to Web-Shop

DEHNguard PCB ... FM

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module, mit Fernmelde­kontakt für Überwachungseinrichtung (potentialfreier Wechsler).

2 Products

Part No. 952710 DG PCB 275 FM

GTIN 4013364149830, Customs tariff No. (EU): 85366930, Gross weight: 20.59 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB 275 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD 275 (Art.-Nr. 952 010)
Höchste Dauerspannung AC (Modul): 275 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB 275 FM
Art.-Nr.: 952710
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD 275 (Art.-Nr. 952 010)
Höchste Dauerspannung AC (Modul) 275 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952710 was added to Notepad.

Go to Notepad

Product 952710 was added to the cart.

Go to Web-Shop

Part No. 952714 DG PCB 385 FM

GTIN 4013364149854, Customs tariff No. (EU): 85366930, Gross weight: 20.59 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB 385 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD 385 (Art.-Nr. 952 014)
Höchste Dauerspannung AC (Modul): 385 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB 385 FM
Art.-Nr.: 952714
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD 385 (Art.-Nr. 952 014)
Höchste Dauerspannung AC (Modul) 385 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952714 was added to Notepad.

Go to Notepad

Product 952714 was added to the cart.

Go to Web-Shop

DEHNguard PCB NPE (FM)

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard-Module. In der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Products

Part No. 952650 DG PCB NPE

GTIN 4013364149823, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB NPE
Einpoliger Sockel für DEHNguard Schutzmodule
zur Integration auf Leiterplatten
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD NPE (Art.-Nr. 952 050)
Höchste Dauerspannung AC (Modul): 255 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB NPE
Art.-Nr.: 952650
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD NPE (Art.-Nr. 952 050)
Höchste Dauerspannung AC (Modul) 255 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)

Product 952650 was added to Notepad.

Go to Notepad

Product 952650 was added to the cart.

Go to Web-Shop

Part No. 952750 DG PCB NPE FM

GTIN 4013364149861, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB NPE FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD NPE (Art.-Nr. 952 050)
Höchste Dauerspannung AC (Modul): 255 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB NPE FM
Art.-Nr.: 952750
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD NPE (Art.-Nr. 952 050)
Höchste Dauerspannung AC (Modul) 255 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952750 was added to Notepad.

Go to Notepad

Product 952750 was added to the cart.

Go to Web-Shop

DEHNguard PCB PV I ... FM

Einpoliger Sockel mit erhöhten Luft- und Kriechstrecken zwischen Leistungskontakten und Fernmeldekontakt. Zur Montage auf Geräteleiterplatten für DEHNguard-Module, mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

3 Products

Part No. 952941 DG PCB PV I 500 FM

GTIN 4013364228177, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV I 500 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV 500 (Art.-Nr. 952 041)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV I 500 FM
Art.-Nr.: 952941
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV 500 (Art.-Nr. 952 041)
Höchste Dauerspannung DC (Modul) 500 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952941 was added to Notepad.

Go to Notepad

Product 952941 was added to the cart.

Go to Web-Shop

Part No. 952948 DG PCB PV I 600 FM

GTIN 4013364323919, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV I 600 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD H PV 600 (Art.-Nr. 952 048)
Höchste Dauerspannung DC (Modul): 600 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV I 600 FM
Art.-Nr.: 952948
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD H PV 600 (Art.-Nr. 952 048)
Höchste Dauerspannung DC (Modul) 600 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952948 was added to Notepad.

Go to Notepad

Product 952948 was added to the cart.

Go to Web-Shop

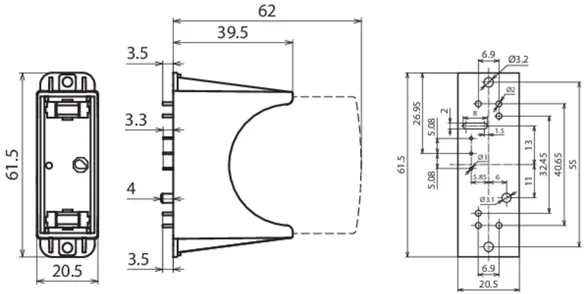

Part No. 952949 DG PCB PV I 750 FM

GTIN 4013364323926, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PV I 750 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD H PV 750 (Art.-Nr. 952 049)
Höchste Dauerspannung DC (Modul): 750 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PV I 750 FM
Art.-Nr.: 952949
oder gleichwertig.



Technical data

Zugehöriges Schutzmodul DG MOD H PV 750 (Art.-Nr. 952 049)
Höchste Dauerspannung DC (Modul) 750 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952949 was added to Notepad.

Go to Notepad

Product 952949 was added to the cart.

Go to Web-Shop

DEHNguard PCB PVSCI I ...FM

Einpoliger Sockel mit erhöhten Luft- und Kriechstrecken zwischen Leistungskontakten und Fernmeldekontakt. Zur Montage auf Geräteleiterplatten für DEHNguard-Module, mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

1 Product

Part No. 952951 DG PCB PVSCI I 500FM

GTIN 4013364228184, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB PVSCI I 500FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD PV SCI 500 (Art.-Nr. 952 051)
Höchste Dauerspannung DC (Modul): 500 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB PVSCI I 500FM
Art.-Nr.: 952951
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD PV SCI 500 (Art.-Nr. 952 051)
Höchste Dauerspannung DC (Modul) 500 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952951 was added to Notepad.

Go to Notepad

Product 952951 was added to the cart.

Go to Web-Shop

DEHNguard PCB I ... FM

Einpoliger Sockel mit erhöhten Luft- und Kriechstrecken zwischen Leistungskontakten und Fernmeldekontakt. Zur Montage auf Geräteleiterplatten für DEHNguard-Module, mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

1 Product

Part No. 952910 DG PCB I 275 FM

GTIN 4013364266865, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard PCB I 275 FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG MOD 275 (Art.-Nr. 952 010)
Höchste Dauerspannung AC (Modul): 275 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB I 275 FM
Art.-Nr.: 952910
oder gleichwertig.

Certificates



Technical data

Zugehöriges Schutzmodul DG MOD 275 (Art.-Nr. 952 010)
Höchste Dauerspannung AC (Modul) 275 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952910 was added to Notepad.

Go to Notepad

Product 952910 was added to the cart.

Go to Web-Shop

DG PCB ... UL

2 Products

Part No. 952615 DG PCB 385 UL FM

GTIN 4013364535794, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard DG PCB 385 UL FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG PLU 385 (Art.-Nr. 908 014)
Höchste Dauerspannung AC (Modul): 385 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB 385 UL FM
Art.-Nr.: 952615
oder gleichwertig.



Technical data

Zugehöriges Schutzmodul DG PLU 385 (Art.-Nr. 908 014)
Höchste Dauerspannung AC (Modul) 385 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952615 was added to Notepad.

Go to Notepad

Product 952615 was added to the cart.

Go to Web-Shop

Part No. 952616 DG PCB 510 UL FM

GTIN 4013364535800, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 Stk.

Images

Additional information

Einpoliger Sockel DEHNguard DG PCB 510 UL FM
Einpoliger Sockel für DEHNguard Schutzmodule
zur Montage und Integration auf Leiterplatten
mit Fernmeldekontakt
Verwechslungssicher durch Kodierung in Unterteil und Schutzmodul
Zugehöriges Schutzmodul:
DG PLU 510 (Art.-Nr. 908 013)
Höchste Dauerspannung AC (Modul): 510 V
Zur Montage mittels Schraub- und Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: DG PCB 510 UL FM
Art.-Nr.: 952616
oder gleichwertig.



Technical data

Zugehöriges Schutzmodul DG PLU 510 (Art.-Nr. 908 013)
Höchste Dauerspannung AC (Modul) 510 V
Montage auf direkt eingelötet in die Leiterplatte
Schutzart IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform Wechsler

Product 952616 was added to Notepad.

Go to Notepad

Product 952616 was added to the cart.

Go to Web-Shop
back to top
