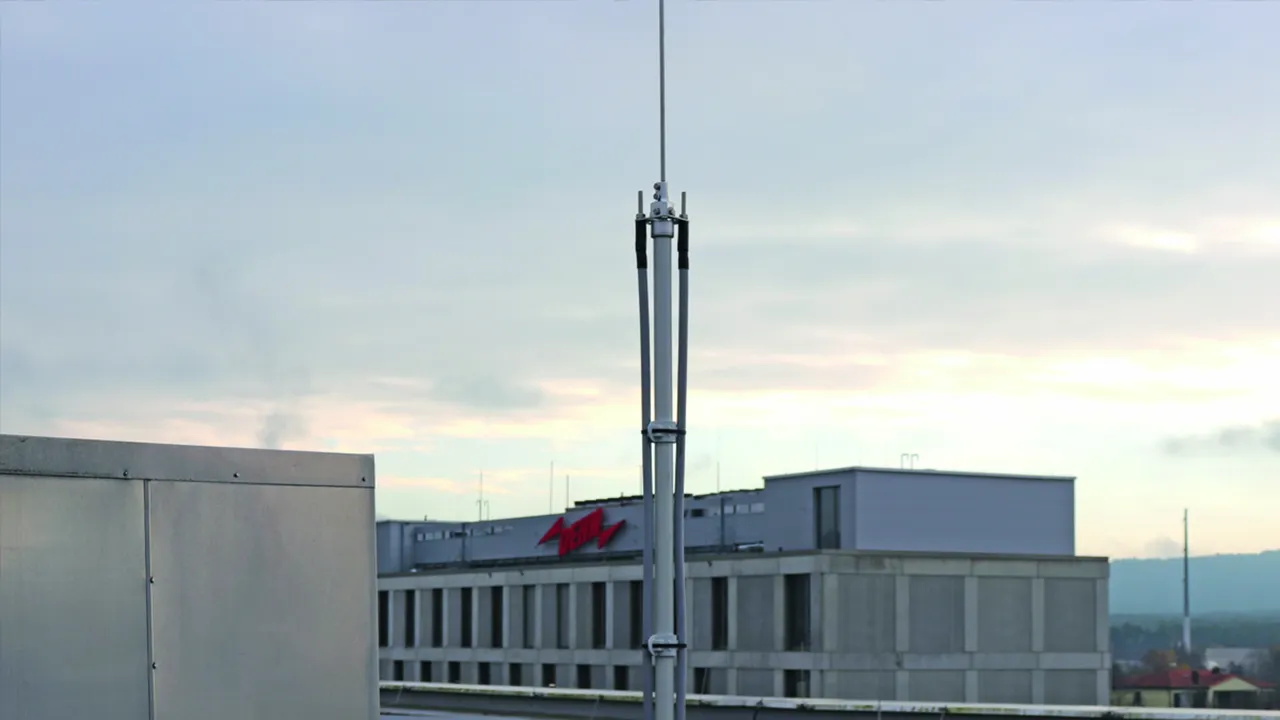

Stützrohr mit HVI light plus Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 60 cm (in Luft) oder s ≤ 120 cm (fester Baustoff).
Dezentes Stützrohr mit vorkonfektionierter, innenliegender HVI light plus Leitung mit geringer Windangriffsfläche.
Länge flexibel wählbar von 6 m bis 70 m.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

HVI light plus Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement und Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

4 Products

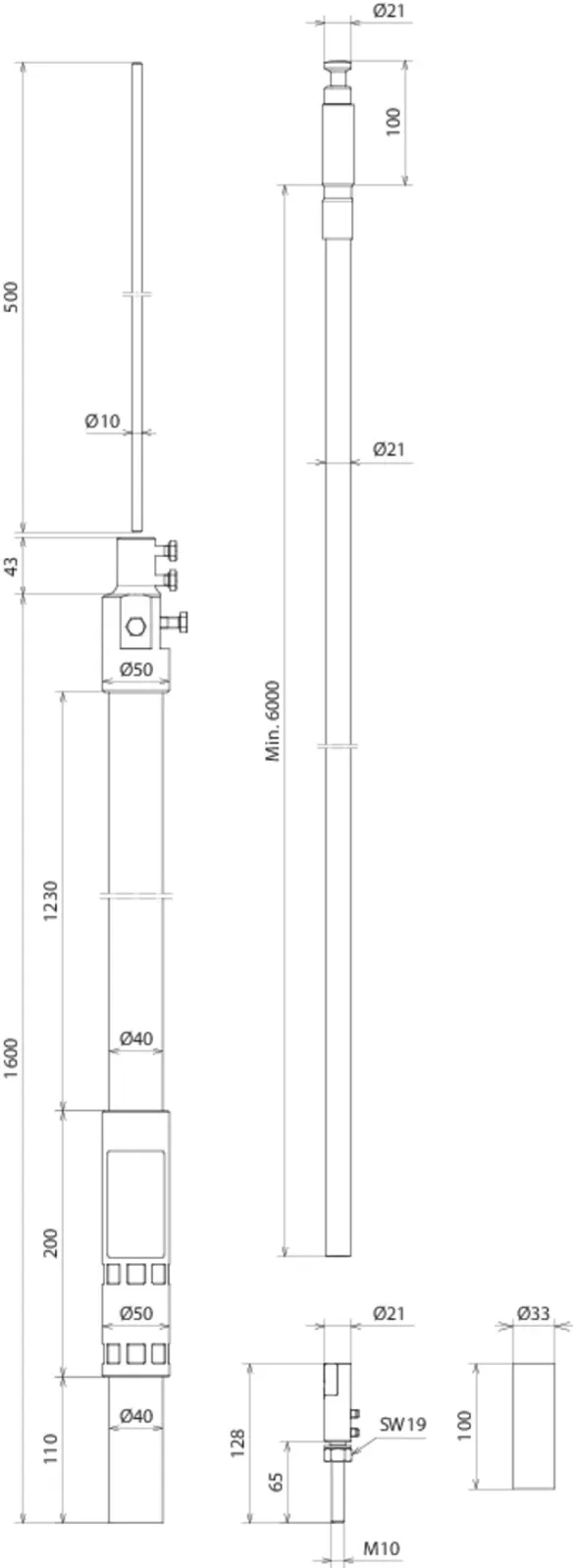

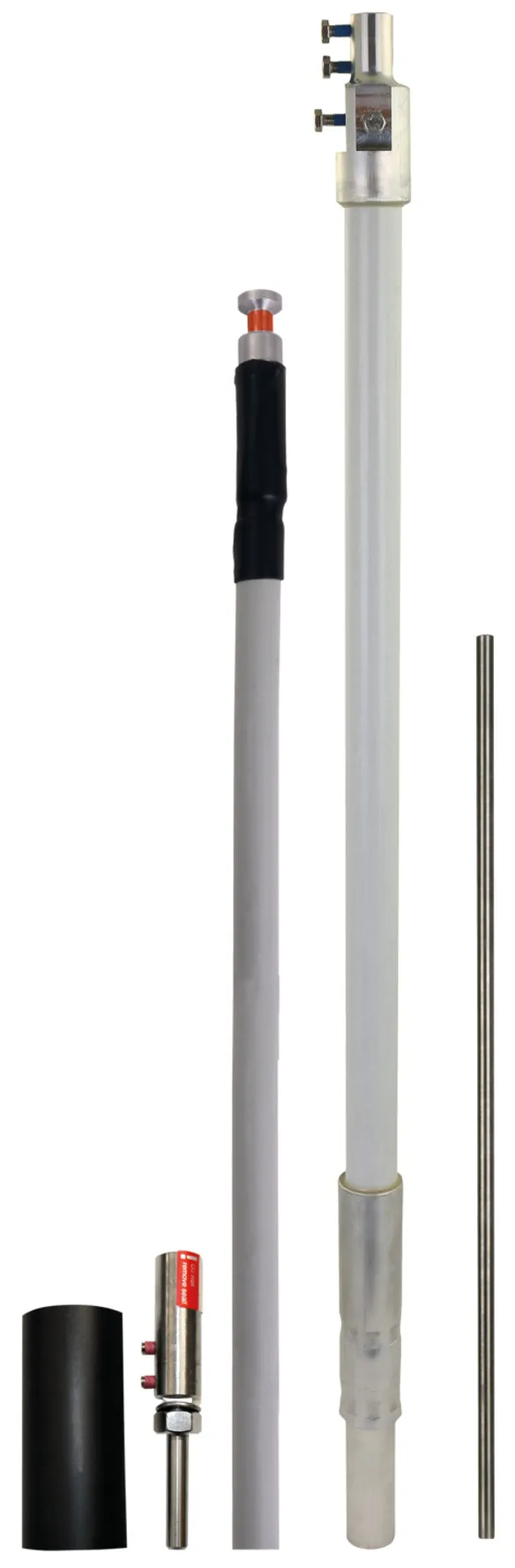

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 Stk.

Images

Additional information

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.-Nr.: 819672
oder gleichwertig.

Certificates



Technical data

Werkstoff Fangspitze NIRO
Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819672 was added to Notepad.

Go to Notepad

Product 819672 was added to the cart.

Go to Web-Shop

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Customs tariff No. (EU): 85389099, Gross weight: 8.37 kg, PU: 1.00 Stk.

Images

Additional information

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.-Nr.: 819673
oder gleichwertig.

Certificates



Technical data

Werkstoff Fangspitze NIRO
Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819673 was added to Notepad.

Go to Notepad

Product 819673 was added to the cart.

Go to Web-Shop

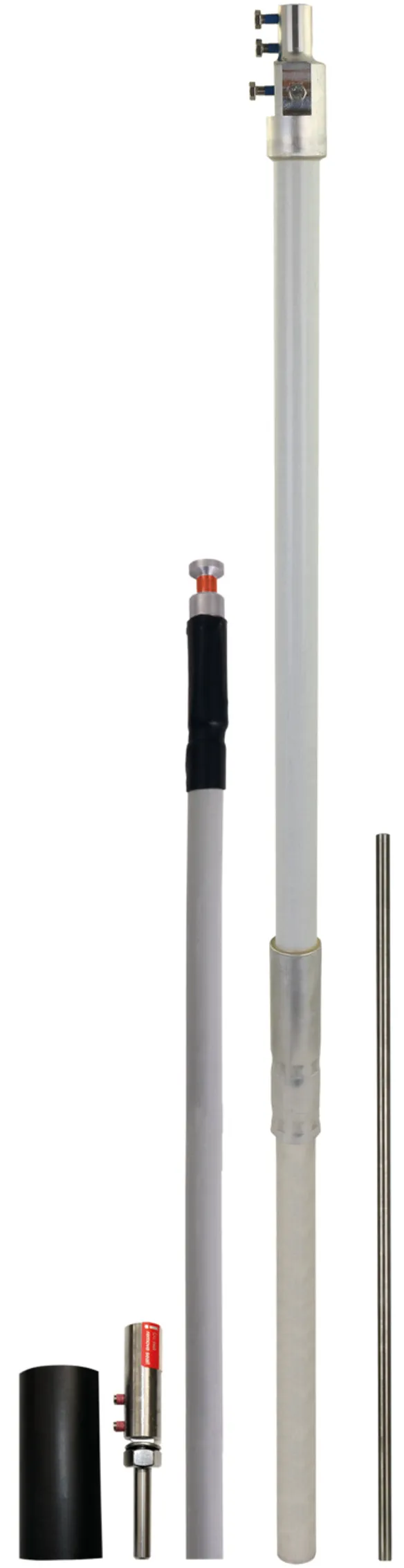

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 Stk.

Images

Additional information

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.-Nr.: 819674
oder gleichwertig.

Certificates



Technical data

Werkstoff Fangspitze NIRO
Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819674 was added to Notepad.

Go to Notepad

Product 819674 was added to the cart.

Go to Web-Shop

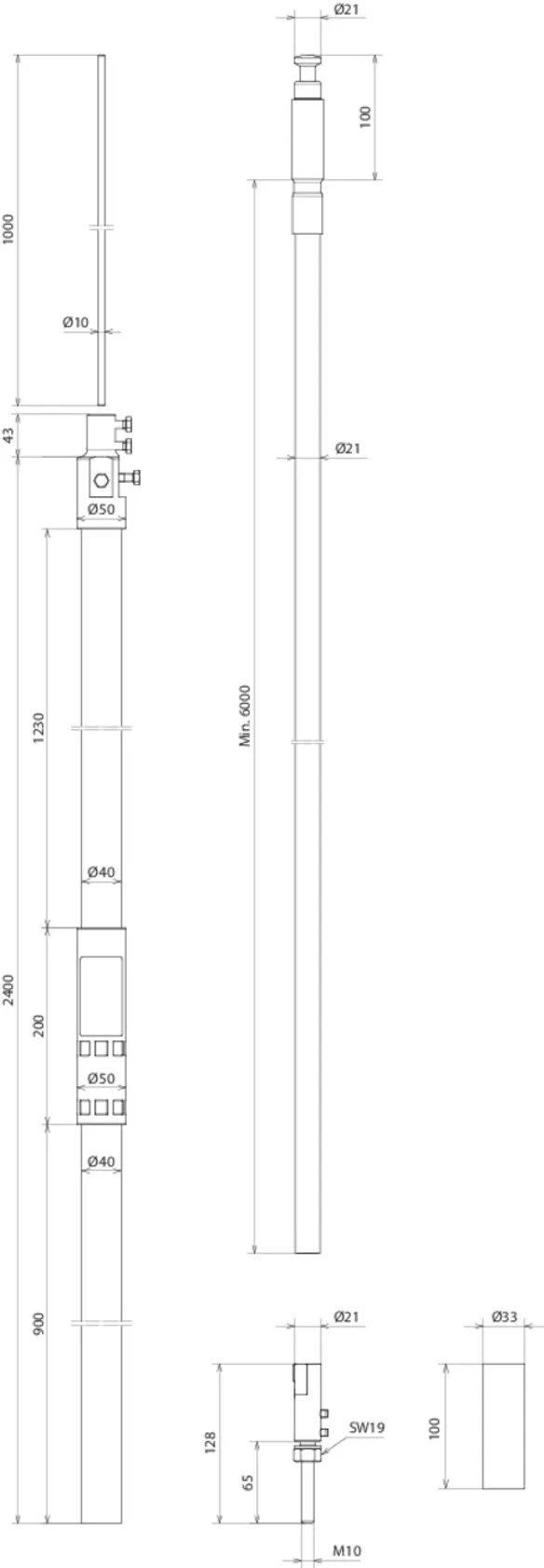

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Customs tariff No. (EU): 85389099, Gross weight: 9.37 kg, PU: 1.00 Stk.

Images

Additional information

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.-Nr.: 819675
oder gleichwertig.

Certificates



Technical data

Werkstoff Fangspitze NIRO
Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819675 was added to Notepad.

Go to Notepad

Product 819675 was added to the cart.

Go to Web-Shop
