Erdungsfestpunkte

  • Zum Anschluss von Erdanschlussbuchsen oder Erdanschlussplatten nach DIN 48088-2
  • Zum Anschweißen oder Anschrauben für den erdseitigen Anschluss von Erdanschlussstücken mit Flügelmutter oder Flügelschraube
  • Anschlussstücke mit Gewindebolzen M12 oder M16
  • Innengewinde in M12 oder M16

Details

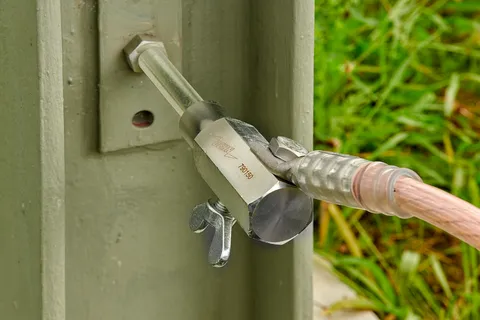

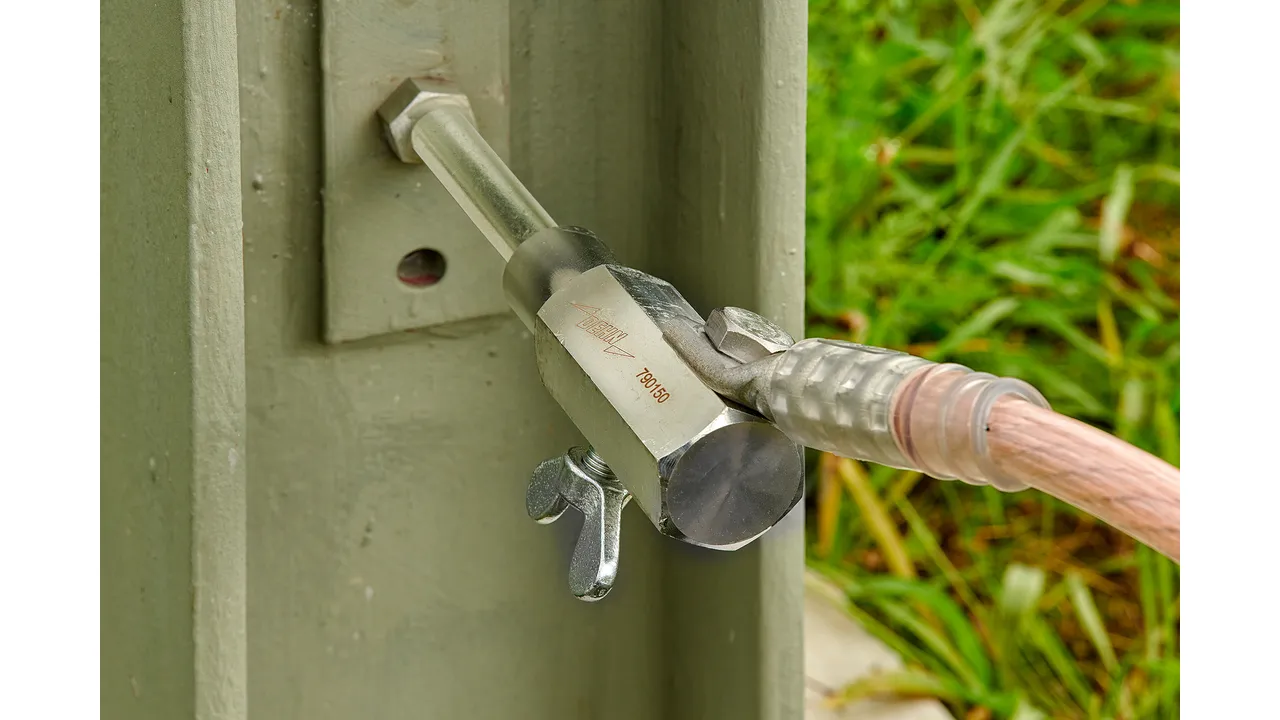

Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.
lorem ipsum

Ringnutfestpunkt, mit Gewindebolzen und Mutter

2 Products

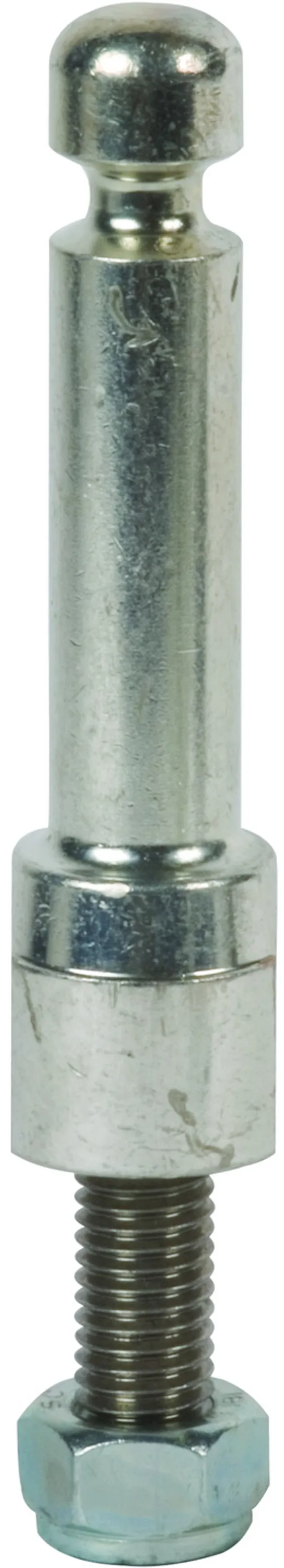

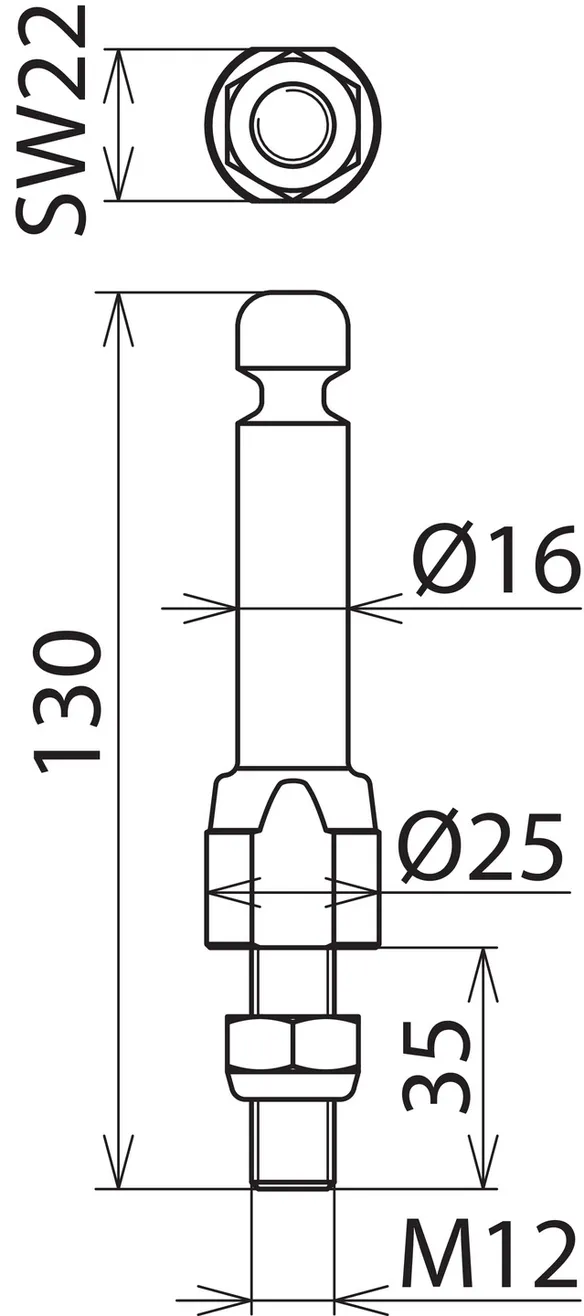

Part No. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, Customs tariff No. (EU): 85359000, Gross weight: 248.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12 x 35 mm
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen NIRO A2-70
Werkstoff Mutter DIN 985-M12-8 / gal Zn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790251 was added to Notepad.

Go to Notepad

Product 790251 was added to the cart.

Go to Web-Shop

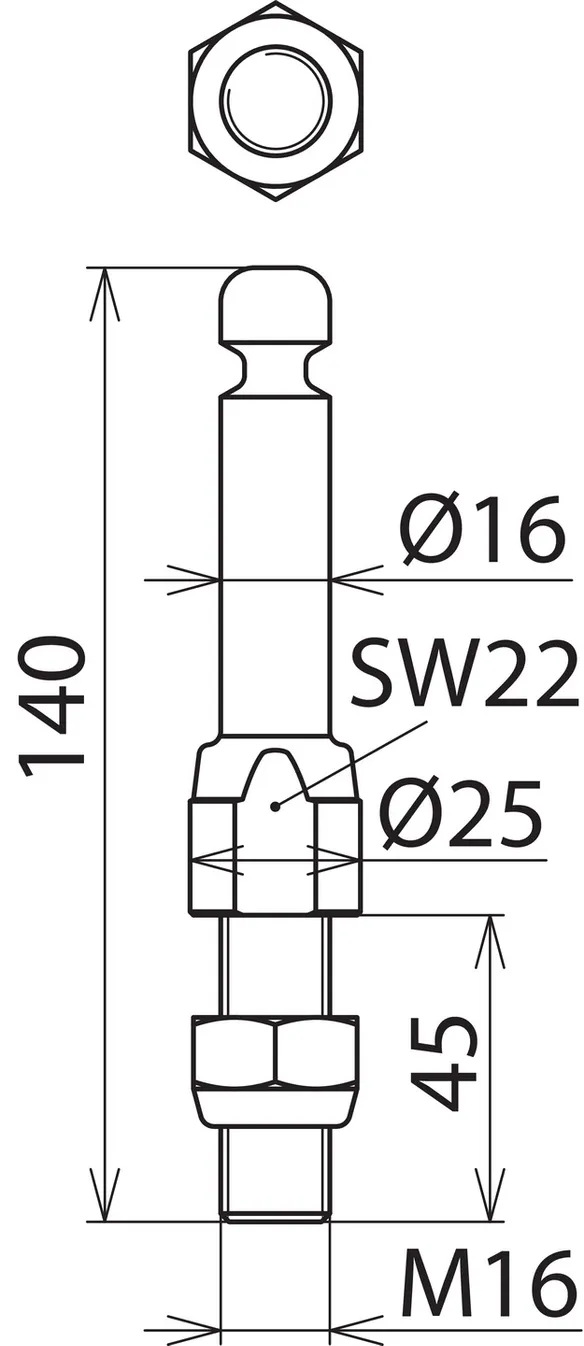

Part No. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, Customs tariff No. (EU): 85359000, Gross weight: 277.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16 x 45 mm
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen NIRO A2-70
Werkstoff Mutter DIN 985-M16-8 / gal Zn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790261 was added to Notepad.

Go to Notepad

Product 790261 was added to the cart.

Go to Web-Shop

Ringnutfestpunkt, mit Innengewinde

2 Products

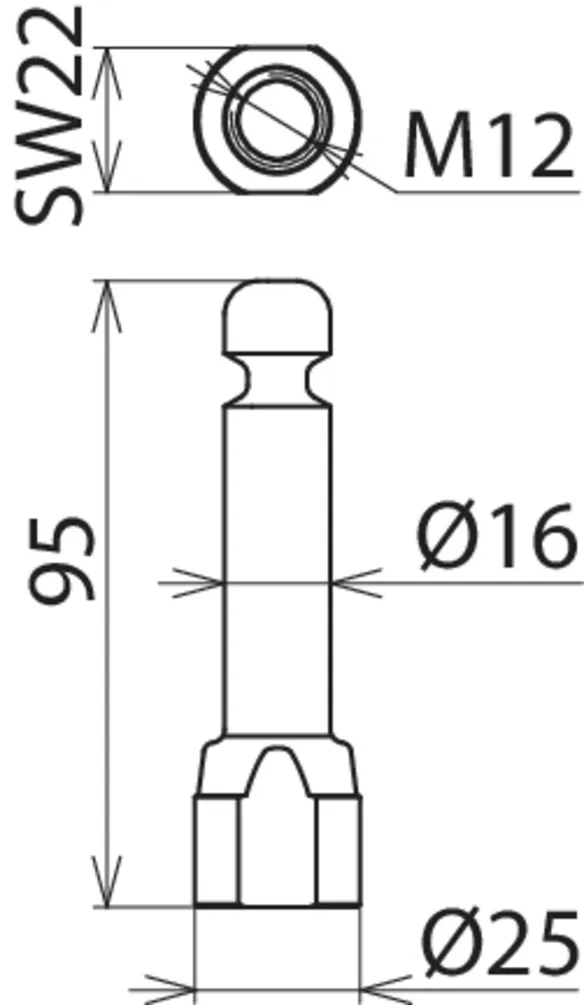

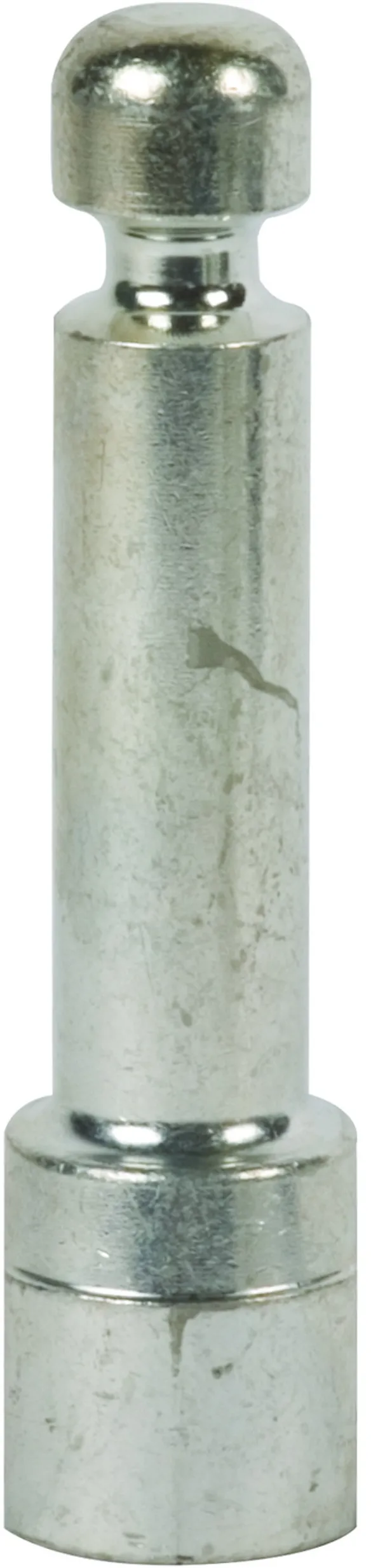

Part No. 790250 EFP 16 RN M12

GTIN 4013364089495, Customs tariff No. (EU): 85359000, Gross weight: 193.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790250 was added to Notepad.

Go to Notepad

Product 790250 was added to the cart.

Go to Web-Shop

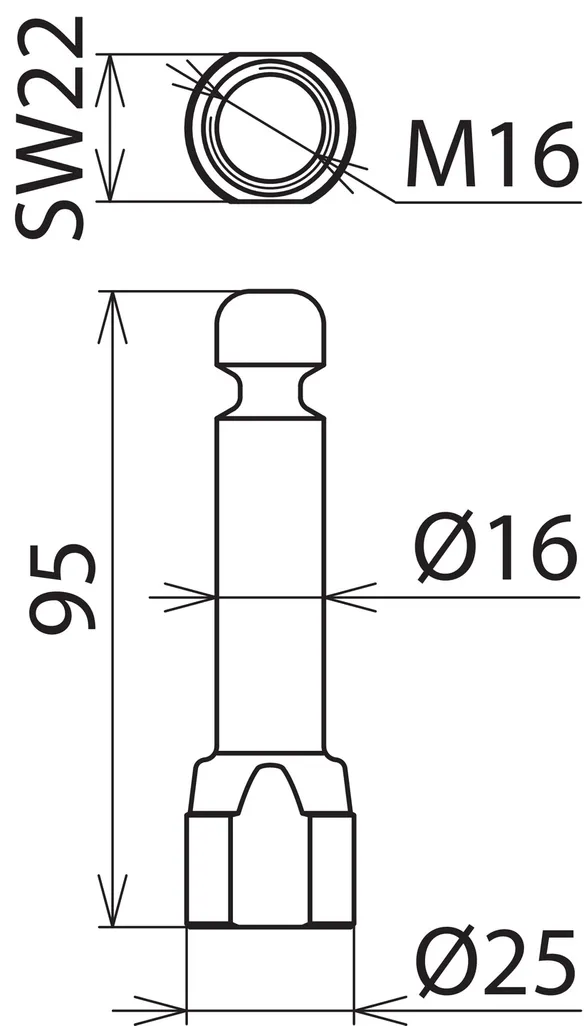

Part No. 790260 EFP 16 RN M16

GTIN 4013364089518, Customs tariff No. (EU): 85359000, Gross weight: 180.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790260 was added to Notepad.

Go to Notepad

Product 790260 was added to the cart.

Go to Web-Shop

Anschlussstück zum Anschweißen, mit Gewindebolzen

2 Products

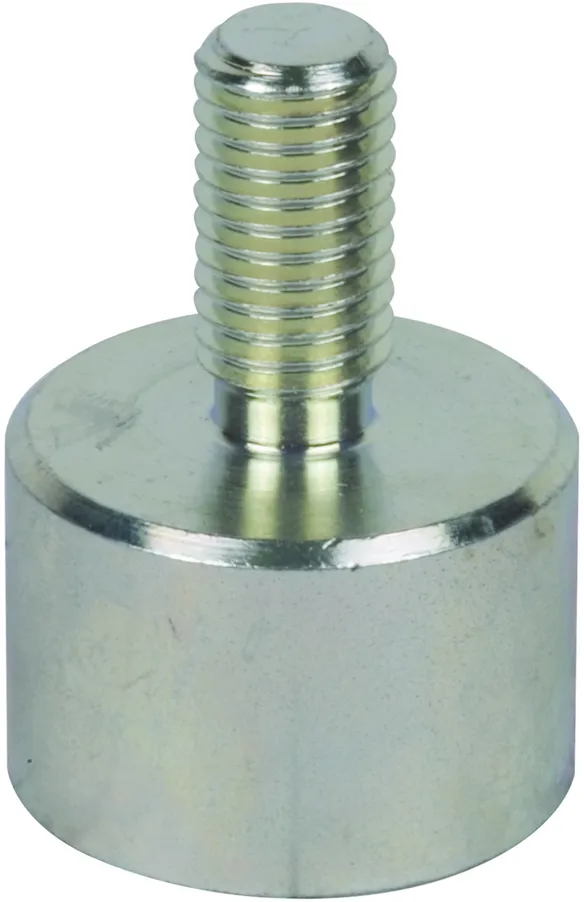

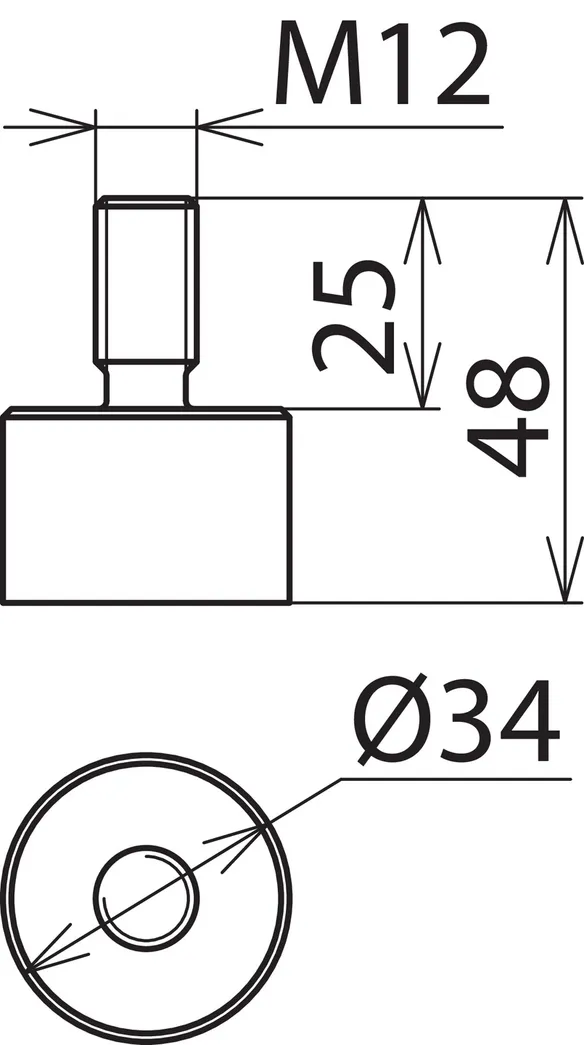

Part No. 705501 AS SCHW M12 25

GTIN 4013364003927, Customs tariff No. (EU): 85359000, Gross weight: 152.20 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12 x 25 mm
Werkstoff St/gal Zn

Product 705501 was added to Notepad.

Go to Notepad

Product 705501 was added to the cart.

Go to Web-Shop

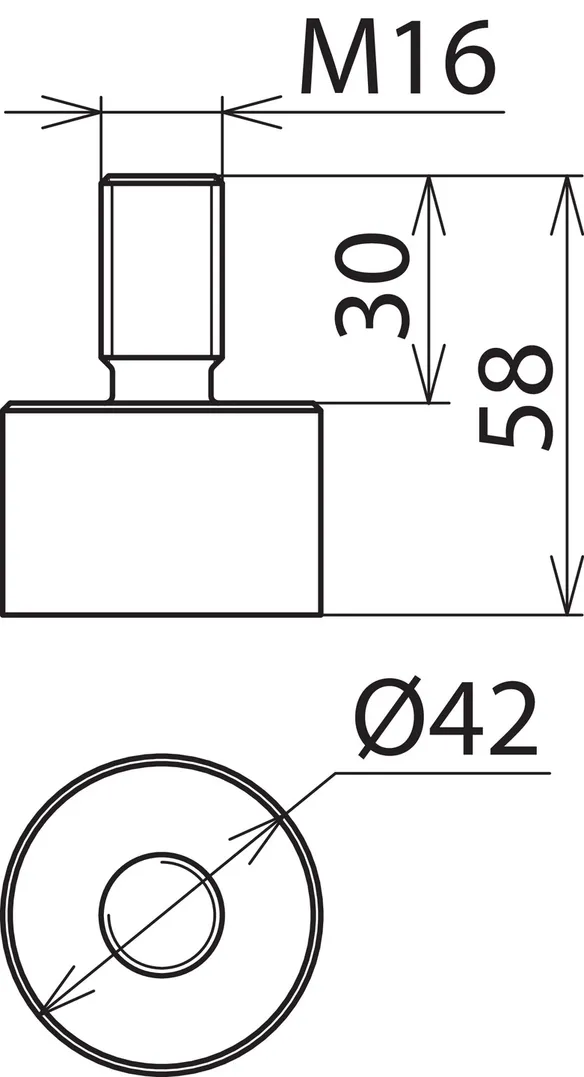

Part No. 755501 AS SCHW M16 30

GTIN 4013364003934, Customs tariff No. (EU): 85359000, Gross weight: 298.20 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16 x 30 mm
Werkstoff St/gal Zn

Product 755501 was added to Notepad.

Go to Notepad

Product 755501 was added to the cart.

Go to Web-Shop

Anschlussstück zum Anschweißen, mit Innengewinde

2 Products

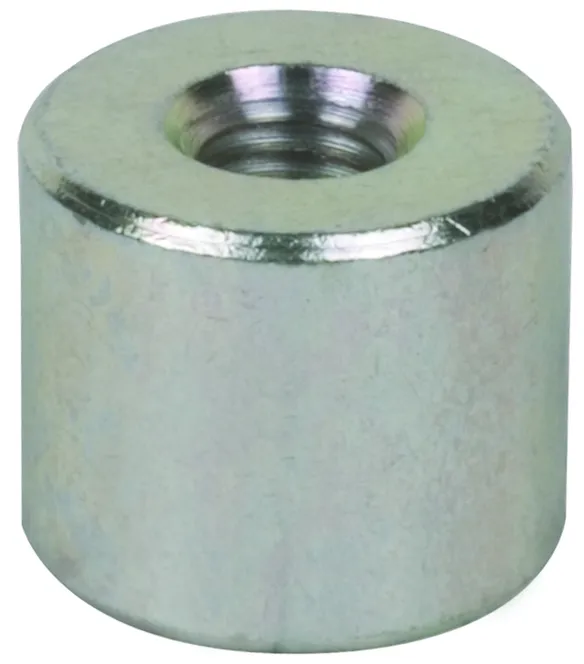

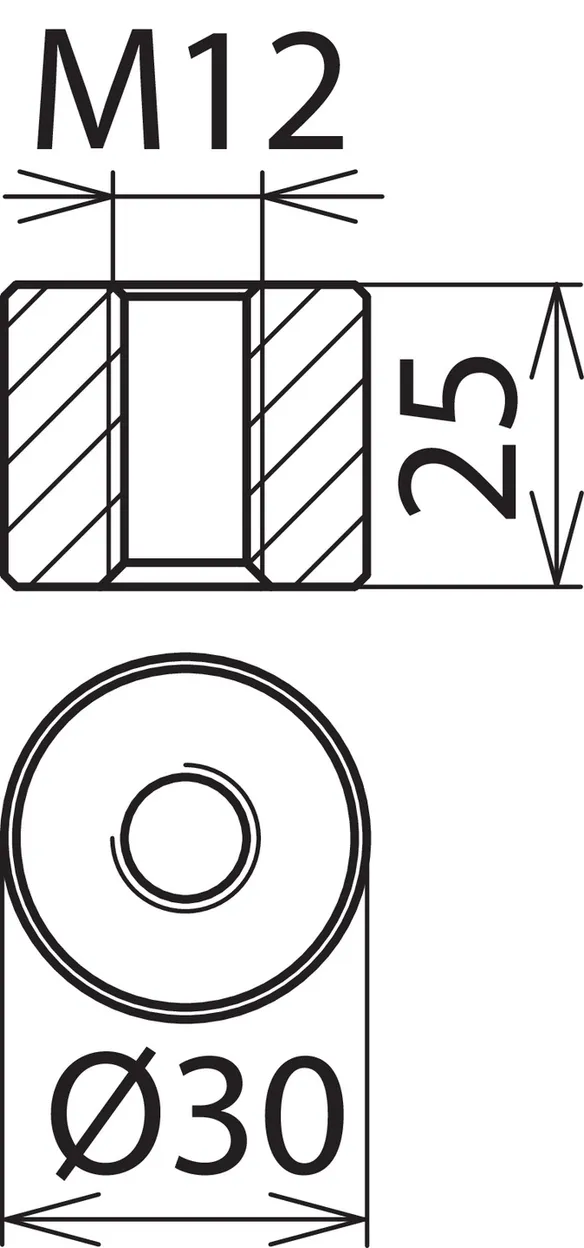

Part No. 336020 AS SCHW M12

GTIN 4013364003941, Customs tariff No. (EU): 85359000, Gross weight: 118.10 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12
Werkstoff St/gal Zn

Product 336020 was added to Notepad.

Go to Notepad

Product 336020 was added to the cart.

Go to Web-Shop

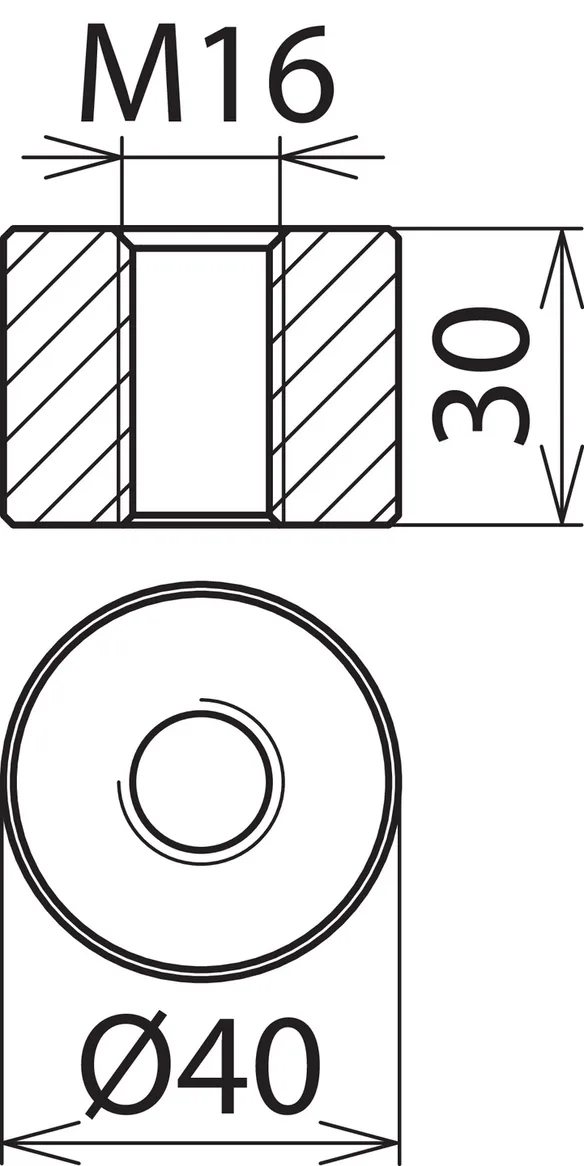

Part No. 336025 AS SCHW M16

GTIN 4013364003958, Customs tariff No. (EU): 85359000, Gross weight: 252.10 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16
Werkstoff St/gal Zn

Product 336025 was added to Notepad.

Go to Notepad

Product 336025 was added to the cart.

Go to Web-Shop

Anschlussstück zum Anschrauben, mit Innengewinde

1 Product

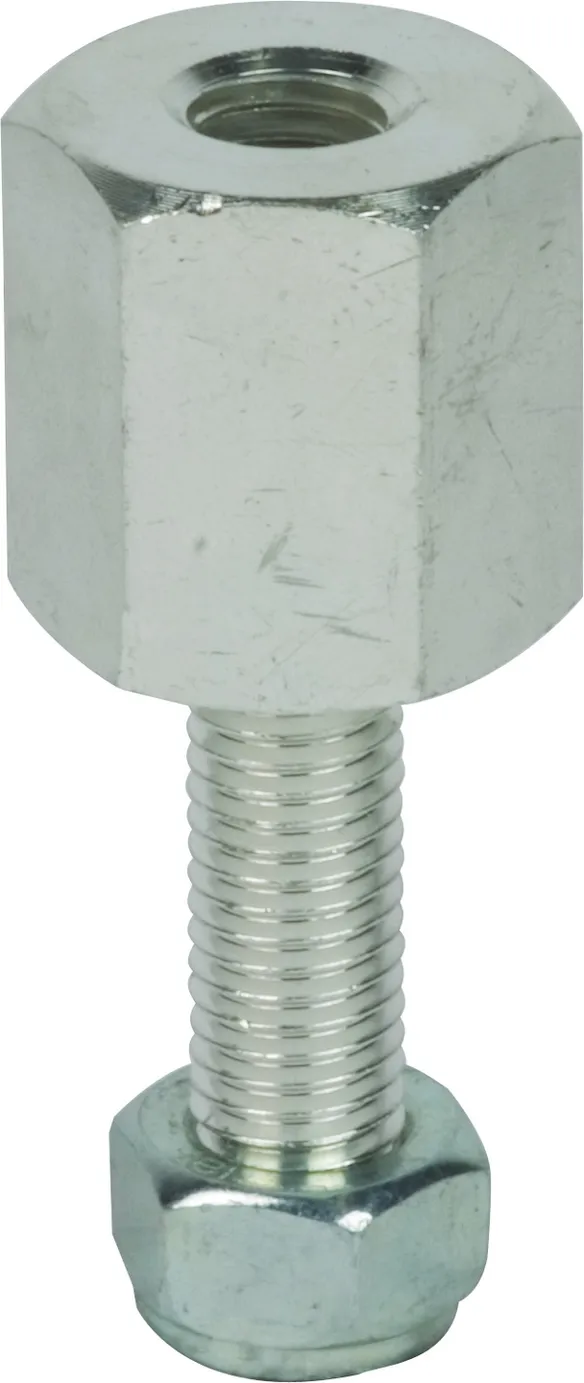

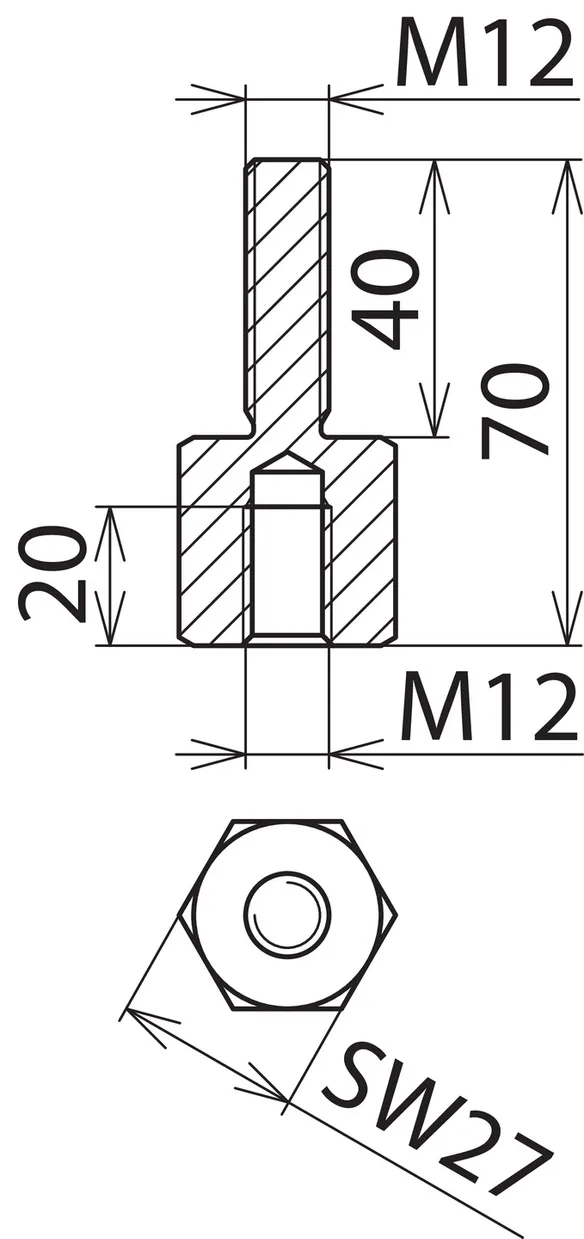

Part No. 705504 AS SCHR M12 M12 40

GTIN 4013364008021, Customs tariff No. (EU): 85389099, Gross weight: 183.20 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12 / M12 x 40 mm
Schlüsselweite 27 mm
Werkstoff Cu -Legierung/gal Sn

Product 705504 was added to Notepad.

Go to Notepad

Product 705504 was added to the cart.

Go to Web-Shop

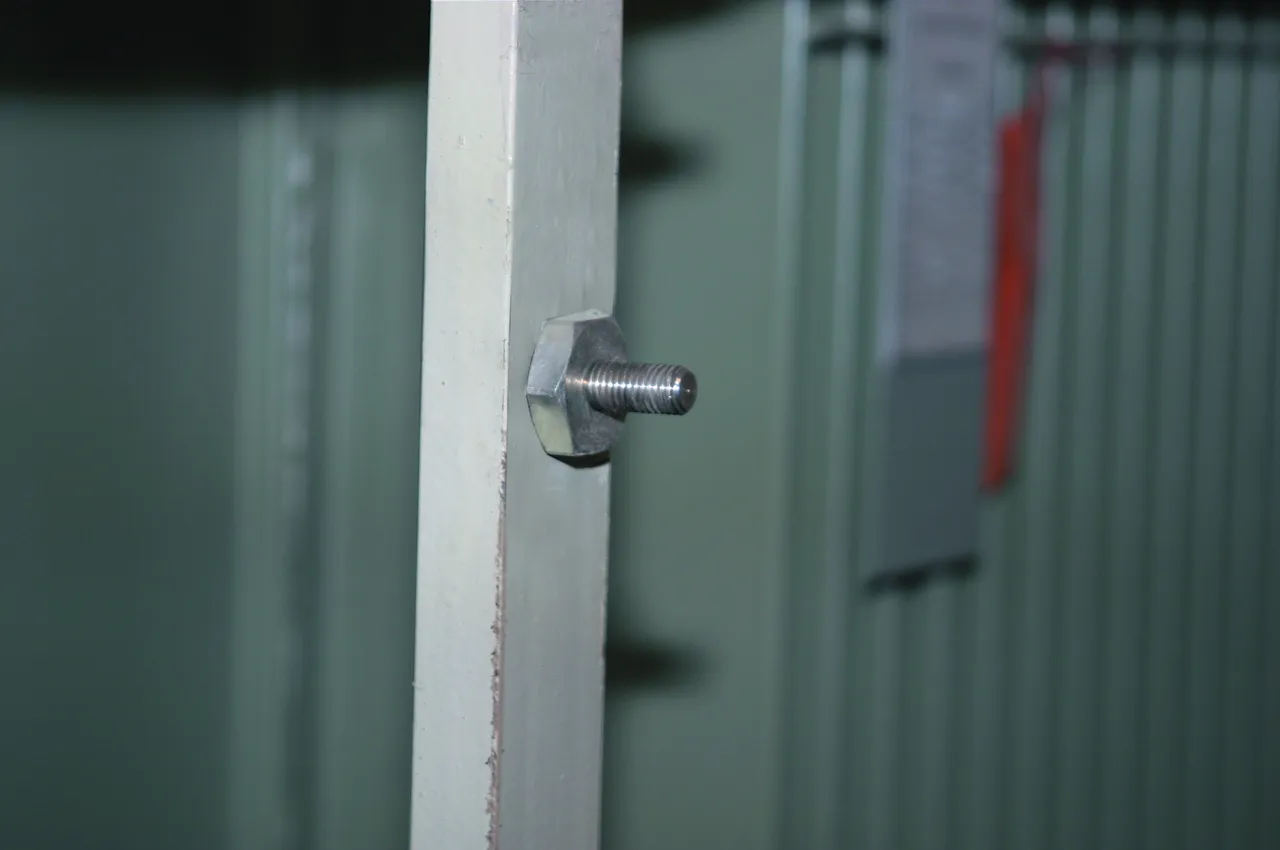

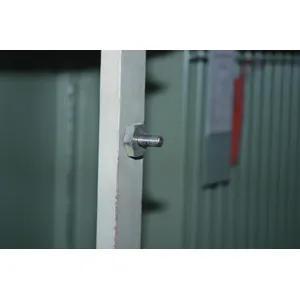

Anschlussstück zum Anschrauben, mit Gewindebolzen und loser Sechskantmutter

2 Products

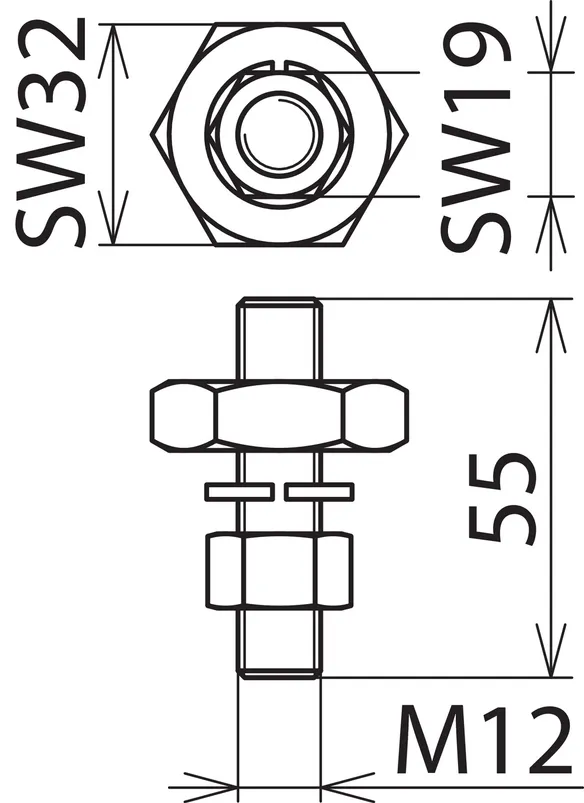

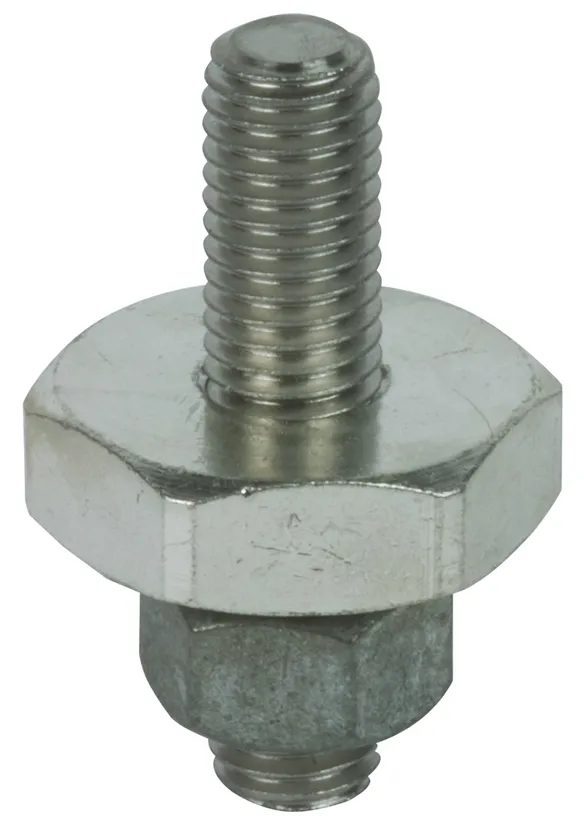

Part No. 705500 AS SCHR M12 55

GTIN 4013364000025, Customs tariff No. (EU): 85359000, Gross weight: 122.40 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12 x 55 mm
Schlüsselweite 32 mm
Werkstoff Gewindebolzen NIRO
Werkstoff Mutter Cu -Legierung/gal Sn / St/tZn

Product 705500 was added to Notepad.

Go to Notepad

Product 705500 was added to the cart.

Go to Web-Shop

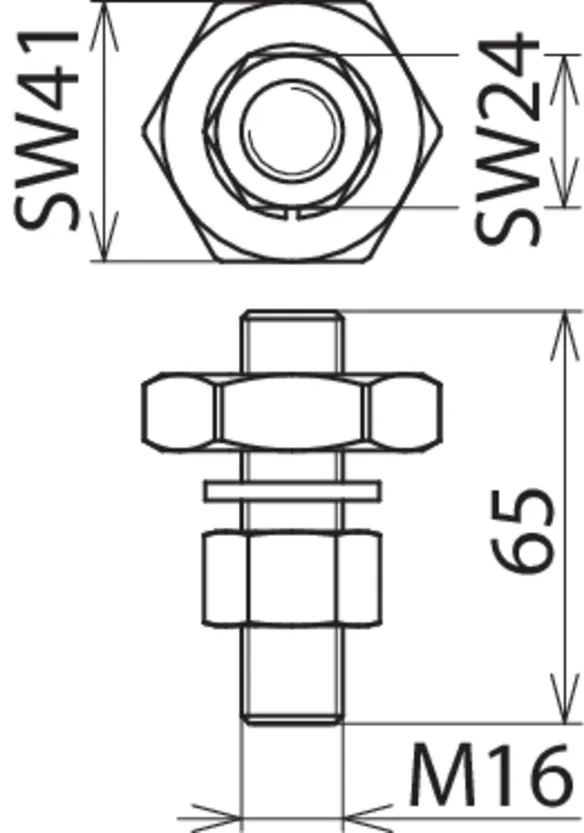

Part No. 750500 AS SCHR M16 65

GTIN 4013364000032, Customs tariff No. (EU): 85359000, Gross weight: 249.80 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16 x 65 mm
Schlüsselweite 41 mm
Werkstoff Gewindebolzen NIRO
Werkstoff Mutter Cu -Legierung/gal Sn / St/tZn

Product 750500 was added to Notepad.

Go to Notepad

Product 750500 was added to the cart.

Go to Web-Shop

Anschlussstück zum Anschrauben, mit Gewindebolzenübergang M12 auf M16

1 Product

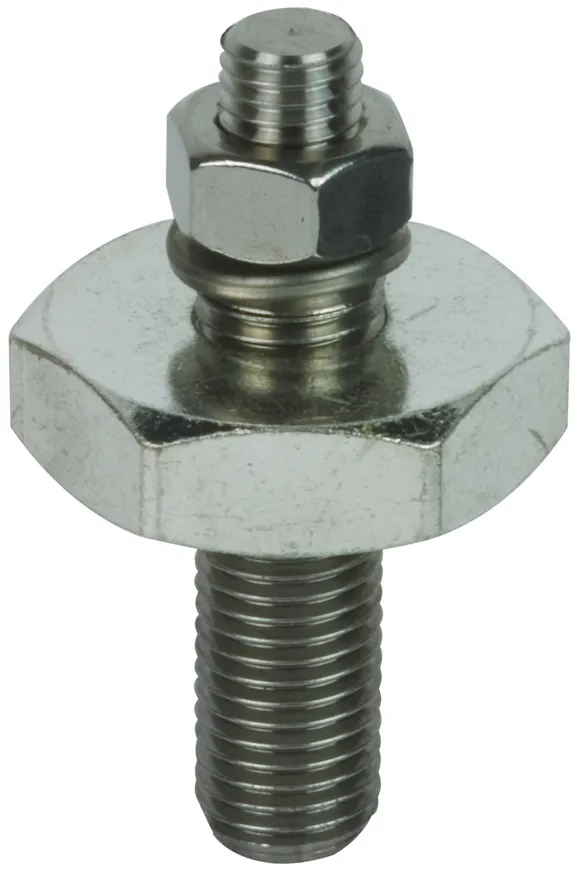

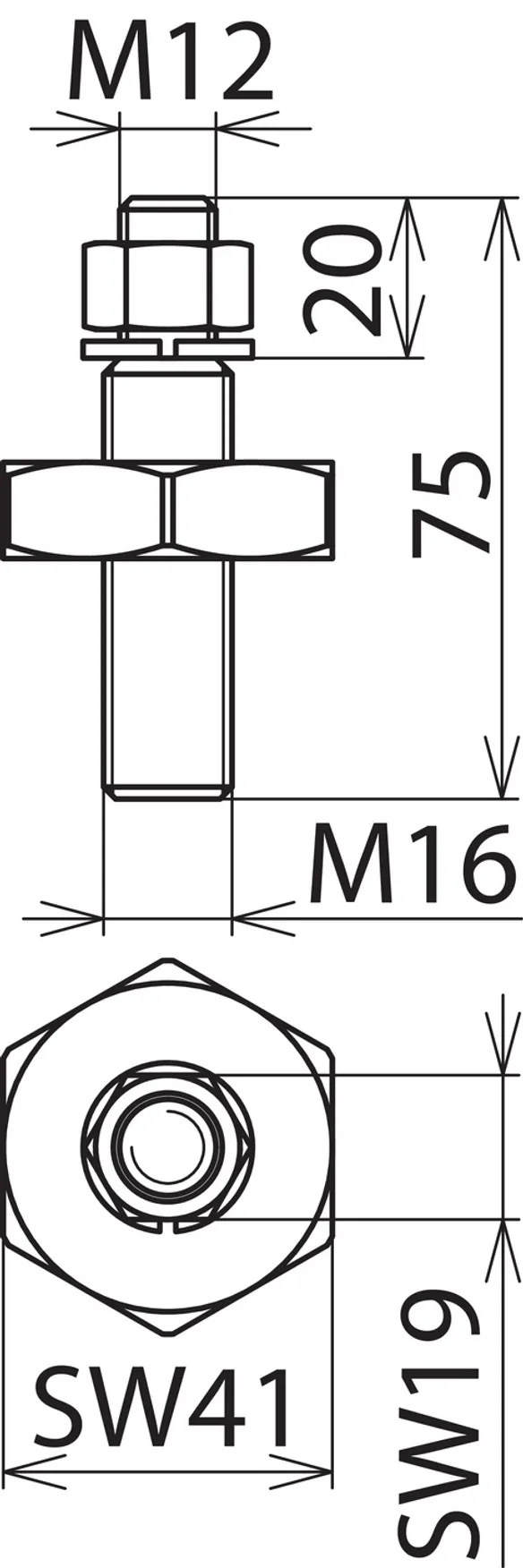

Part No. 705510 AS SCHR M16 55 M12

GTIN 4013364089587, Customs tariff No. (EU): 85359000, Gross weight: 240.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12 x 20 mm / M16 x 55 mm
Schlüsselweite 41 mm
Werkstoff Gewindebolzen NIRO
Werkstoff Mutter Cu -Legierung/gal Sn

Product 705510 was added to Notepad.

Go to Notepad

Product 705510 was added to the cart.

Go to Web-Shop
