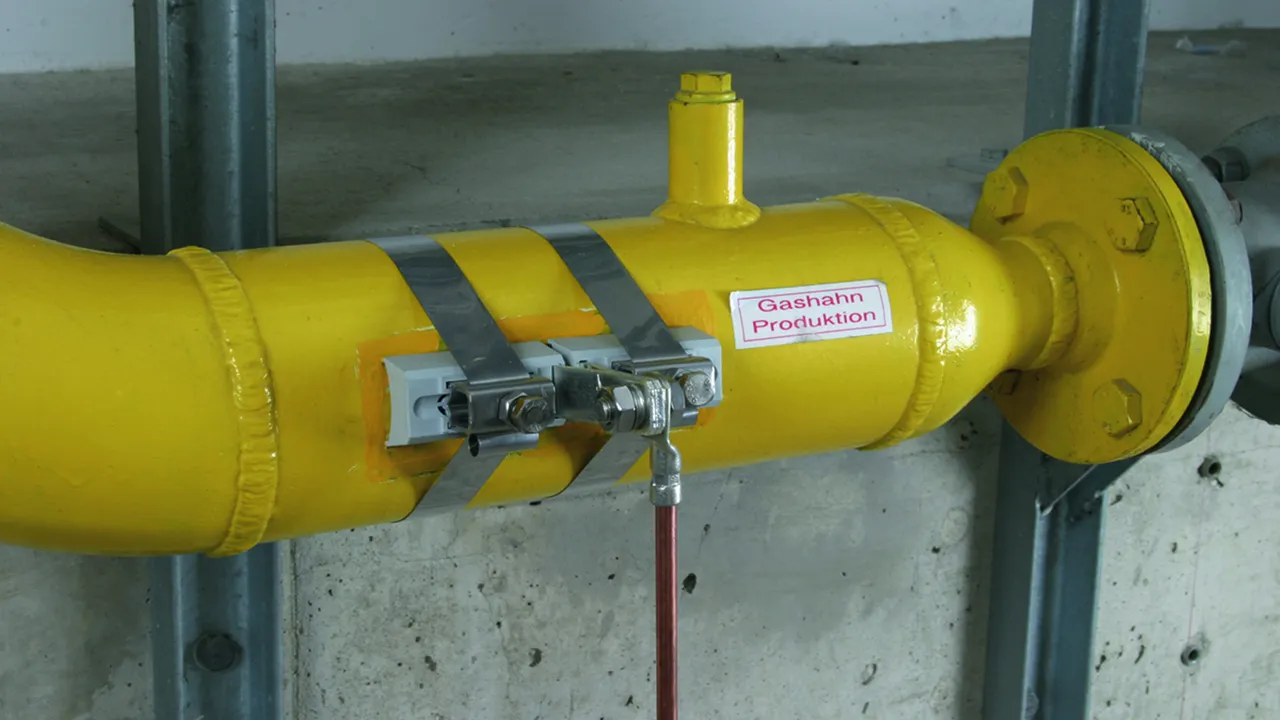

Rørspændebånd til Ex-områder

Indtil nu er tilslutninger til potentialudligningen og lynbeskyttelses-potentialudligningen i Ex-zoner hyppigt blevet svejset eller udført med gevindbøsninger. Det er kun tilladt at anvende spændebånd, når tændingssikkerheden ved lynstrømme er påvist. DEHN har fremlagt dokumentation for fraværet af tændgnister under lynstrømsbelastning for rørspændebåndene. Ved at gennemføre testen iht. DIN EN 62561-1 (VDE 0185-561-1): Krav til forbindelseskomponenter (klemmer og forbindere) i en eksplosionsfarlig atmosfære blev fraværet af tændgnister i prøveemnet påvist ved en lynstrømspåvirkning på op til 50 kA (10/350 µs). Opbygningen af dette nye, patenterede rørspændebånd til Ex-zonen tager hensyn til på den ene side en sikker elektrisk forbindelse med to kontaktbøjler og på den anden side den mekaniske fastgørelse ved hjælp af et elektrisk isoleret klemmehoved. Til korrekt forspænding af spændebåndet skal monteringssættet (varenr. 540902) bruges.

Der fås følgende tilslutningsmuligheder for Ex-rørspændebåndene:

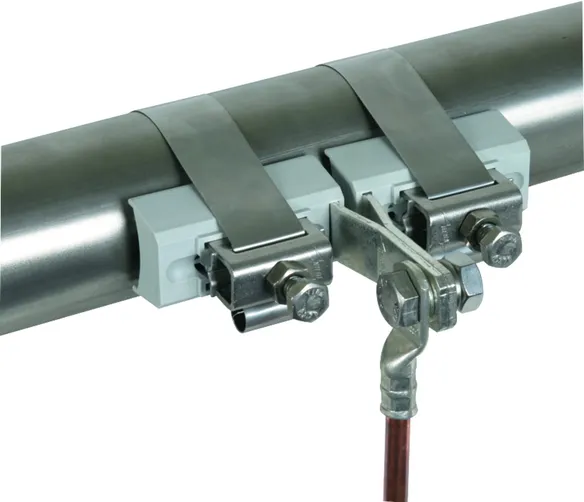

– rundleder af Cu, St/tZn, Al, NIRO med Ø8/10 mm eller fin-/flertrådet leder af Cu med et tværsnit på 16-35 mm2 med preskabelsko af E-Cu (DIN 46235)

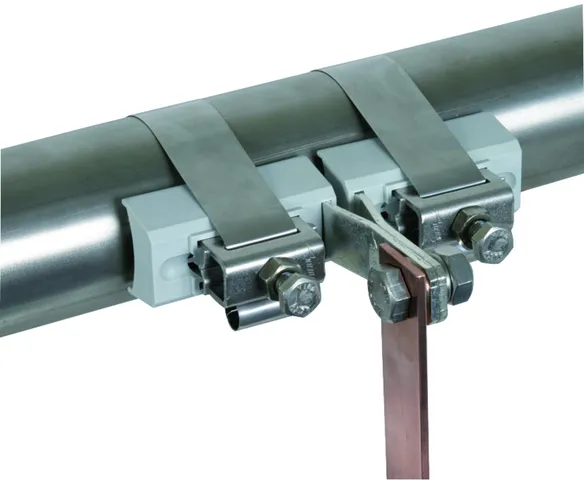

– fladleder af kobber med minimummål 20 x 2,5 mm med et borehul Ø10,5 mm

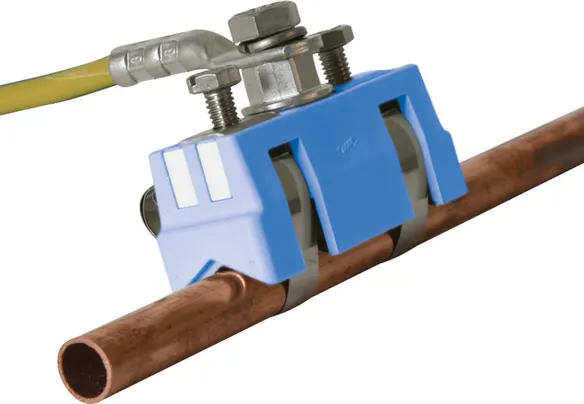

Type EX BRS 27

Klemmeområde fra Ø6 til Ø27 mm (3/4")

1 Product

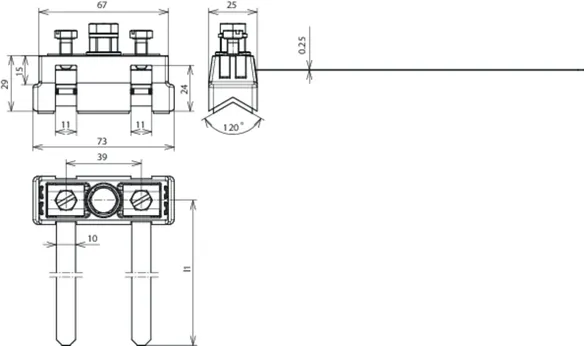

Part No. 540821 EX BRS 27

GTIN 4013364123724, Customs tariff No. (EU): 85359000, Gross weight: 238.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Rørspændebånd til Ex-zoner EX BRS 27
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu Ø6-12 mm: 10 kA
Lynstødstrøm (10/350 µs) Cu Ø12-27 mm (3/4"): 20 kA
Lynimpulsstrøm (10/350 µs) Cu Ø27 mm (3/4"): 25 kA
Lynstødstrøm (10/350 µs) St/tZn Ø17-27 mm (3/4"): 25 kA
Lynstødstrøm (10/350 µs) NIRO Ø6-27 mm: 10 kA
Lynstødstrøm (10/350 µs) rustfrit Ø27 mm (3/4"): 25 kA
Klemmeområde (rør Ø): 6-27 mm (3/4")
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Ms/gal Sn
Standard: DIN CLC/TS 50703-2 (VDE V 0185-703-2)

fabrikat: DEHN
Type: EX BRS 27
artikelnr.: 540821
eller tilsvarende

Certificates



Technical data

Lynstødstrøm (10/350 µs) Cu Ø6-12 mm (Iimp ) 10 kA
Lynstødstrøm (10/350 µs) Cu Ø12-27 mm (3/4") (Iimp ) 20 kA
Lynimpulsstrøm (10/350 µs) Cu Ø27 mm (3/4") (Iimp ) 25 kA
Lynstødstrøm (10/350 µs) St/tZn Ø17-27 mm (3/4") (Iimp ) 25 kA
Lynstødstrøm (10/350 µs) NIRO Ø6-27 mm (Iimp ) 10 kA
Lynstødstrøm (10/350 µs) rustfrit Ø27 mm (3/4") (Iimp ) 25 kA
Tilslutning M8
Klemmeområde (rør Ø) 6-27 mm (3/4")
Materiale (klemmekrop) Polyamid
Materiale (spændehoved / bånd) Rustfrit
Materiale (kontaktstykke) Ms/gal Sn
Standard DIN CLC/TS 50703-2 (VDE V 0185-703-2)

Product 540821 was added to Notepad.

Go to Notepad

Product 540821 was added to the cart.

Go to Web-Shop

Type EX BRS 90 / 300 / 500

Type EX BRS 90 art.-nr. 540 801 klemmeområde Ø27 (3/4") til 89 mm (3").
Type EX BRS 300 art.-nr. 540 803 klemmeområde Ø89 (3") til 300 mm.
Type EX BRS 500 art.-nr. 540 805 klemmeområde Ø300 til 500 mm.

3 Products

Part No. 540801 EX BRS 90

GTIN 4013364115460, Customs tariff No. (EU): 85359000, Gross weight: 583.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Rørspændebånd til Ex-zoner EX BRS 90
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu: 50 kA
Lynstødstrøm (10/350 µs) St/tZn: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 25 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 27-89 mm (3/4-3")
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: EX BRS 90
artikelnr.: 540801
eller tilsvarende

Certificates



Technical data

Lynstødstrøm (10/350 µs) Cu (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) St/tZn (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) rustfrit (Iimp ) 25 kA
Lynstrømsbæreevne efter EN 62561-1 N
Tilslutning M10
Klemmeområde (rør Ø) 27-89 mm (3/4-3")
Materiale (klemmekrop) Polyamid
Materiale (spændehoved / bånd) Rustfrit
Materiale (kontaktstykke) Cu/gal Sn
Standard EN 62561-1

Product 540801 was added to Notepad.

Go to Notepad

Product 540801 was added to the cart.

Go to Web-Shop

Part No. 540803 EX BRS 300

GTIN 4013364115477, Customs tariff No. (EU): 85359000, Gross weight: 645.50 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Rørspændebånd til Ex-zoner EX BRS 300
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu: 50 kA
Lynstødstrøm (10/350 µs) St/tZn: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 50 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 89 (3")-300 mm
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EX BRS 300
artikelnr.: 540803
eller tilsvarende

Certificates



Technical data

Lynstødstrøm (10/350 µs) Cu (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) St/tZn (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) rustfrit (Iimp ) 50 kA
Lynstrømsbæreevne efter EN 62561-1 N
Tilslutning M10
Klemmeområde (rør Ø) 89 (3")-300 mm
Materiale (klemmekrop) Polyamid
Materiale (spændehoved / bånd) Rustfrit
Materiale (kontaktstykke) Cu/gal Sn
Standard DIN EN 62561-1

Product 540803 was added to Notepad.

Go to Notepad

Product 540803 was added to the cart.

Go to Web-Shop

Part No. 540805 EX BRS 500

GTIN 4013364128873, Customs tariff No. (EU): 85359000, Gross weight: 846.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Rørspændebånd til Ex-områder EX BRS 500
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) St/blank: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 50 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 300-500 mm
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: EX BRS 500
artikelnr.: 540805
eller tilsvarende

Certificates



Technical data

Lynstødstrøm (10/350 µs) St/blank (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) rustfrit (Iimp ) 50 kA
Lynstrømsbæreevne efter EN 62561-1 N
Tilslutning M10
Klemmeområde (rør Ø) 300-500 mm
Materiale (klemmekrop) Polyamid
Materiale (spændehoved / bånd) Rustfrit
Materiale (kontaktstykke) Cu/gal Sn
Standard EN 62561-1

Product 540805 was added to Notepad.

Go to Notepad

Product 540805 was added to the cart.

Go to Web-Shop

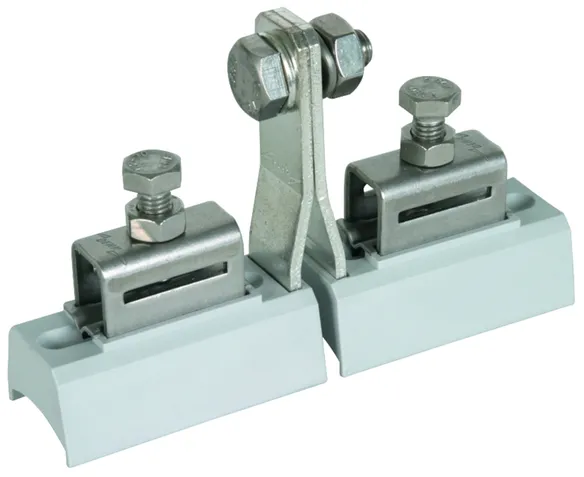

Separat spændehoved

Til brug med spændebånd på rulle (art.-nr. 540 901), klemmeområde Ø27 (3/4") til Ø500 mm.

1 Product

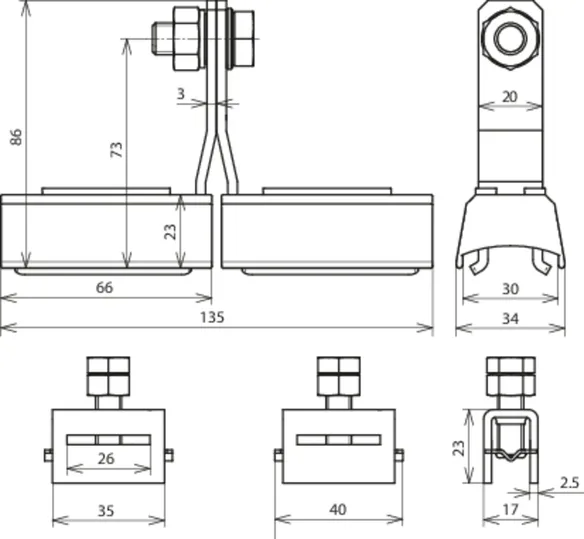

Part No. 540810 SCK EX BRS ASSM10 V2A

GTIN 4013364115484, Customs tariff No. (EU): 85359000, Gross weight: 630.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Rørspændebånd til Ex-zoner af separate klemmehoveder
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Separat klemmehoved
i forbindelse med spændebånd i ruller (varenr. 540 901)
Spændeområde fra 3/4' til D=300 mm
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu: 50 kA
Lynstødstrøm (10/350 µs) St/tZn: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 25 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 27 (3/4")-500 mm
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: SCK EX BRS ASSM10 V2A
artikelnr.: 540810
eller tilsvarende

Certificates



Technical data

Lynstødstrøm (10/350 µs) Cu (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) St/tZn (Iimp ) 50 kA
Lynstødstrøm (10/350 µs) rustfrit (Iimp ) 25 kA
Lynstrømsbæreevne efter EN 62561-1 N
Tilslutning M10
Klemmeområde (rør Ø) 27 (3/4")-500 mm
Materiale (klemmekrop) Polyamid
Materiale (spændehoved / bånd) Rustfrit
Materiale (kontaktstykke) Cu/gal Sn
Standard EN 62561-1
